Forstner COILFARM
El COILFARM de FORSTNER es una solución nueva, innovadora y adaptable para satisfacer la cambiante demanda del mercado de una disponibilidad rápida y flexible de una amplia variedad de materiales, espesores y variantes de color.
Esta es una de las principales razones por las que hemos desarrollado el COILFARM para empresas de trabajo de chapa metálica de los sectores arquitectónico e industrial.
COILFARM
El COILFARM de FORSTNER es una solución nueva, innovadora y adaptable diseñada para satisfacer la cambiante demanda del mercado de una disponibilidad rápida y flexible de una amplia variedad de materiales, espesores y variantes de color.
Esta es una de las principales razones por las que hemos desarrollado el COILFARM para empresas de trabajo de chapa metálica en los sectores arquitectónico e industrial.
Prepara tu empresa para el futuro
A medida que tu empresa crece, el mercado evoluciona y los requisitos aumentan, el FORSTNER COILFARM te ofrece una solución de máquina confiable, flexible y eficiente.
Lleva tu producción a un nivel técnico superior y da forma al mundo del mañana junto a nosotros.
Los beneficios son
- Alta capacidad: Con una capacidad de hasta 75 bobinas, se puede acceder de inmediato y sin demoras a una amplia gama de materiales, espesores y variantes de color. Esto permite gestionar sin esfuerzo incluso proyectos de gran envergadura que se ejecutan simultáneamente.
- Cambio rápido de bobinas: Gracias a un sistema sofisticado, el cambio de bobina es rápido, sencillo y seguro. Incorporamos una estación de almacenamiento temporal de bobinas sobre el nuSLIT y una estación de cambio detrás del desenrollador. Esto reduce los tiempos de configuración al mínimo y aumenta significativamente la eficiencia total de producción.
- Proceso de carga sencillo: El diseño avanzado de la máquina hace que el proceso de carga del COILFARM sea muy fácil. Los mandriles se pueden acoplar fácilmente a la bobina, y la carga a través de la estación de preparación aumenta la productividad.
- Máxima precisión: La alineación integrada de línea cero (borde fijo) garantiza que los materiales estén perfectamente alineados antes de la alimentación. Además, el brazo láser en la entrada del nuSLIT alinea verticalmente el dispositivo de elevación, reduciendo al mínimo los errores y el desperdicio.
- Calidad sin concesiones: El estándar de calidad de los productos del Grupo CIDAN Machinery no conoce compromisos. Con el desarrollo del COILFARM, nuestro lema también fue unir forma y función en perfecta armonía.
Principales ventajas
Alta capacidad: hasta 75 bobinas.
Cambios rápidos de bobinas y proceso de carga sencillo.
Máxima precisión gracias a la alineación integrada de línea cero.
Capacidad
Alta calidad y capacidad.
Ancho de bobina
50″
1270 mm
Capacidad
75 bobinas
Peso de la bobina
11000 lbs
5000 kg

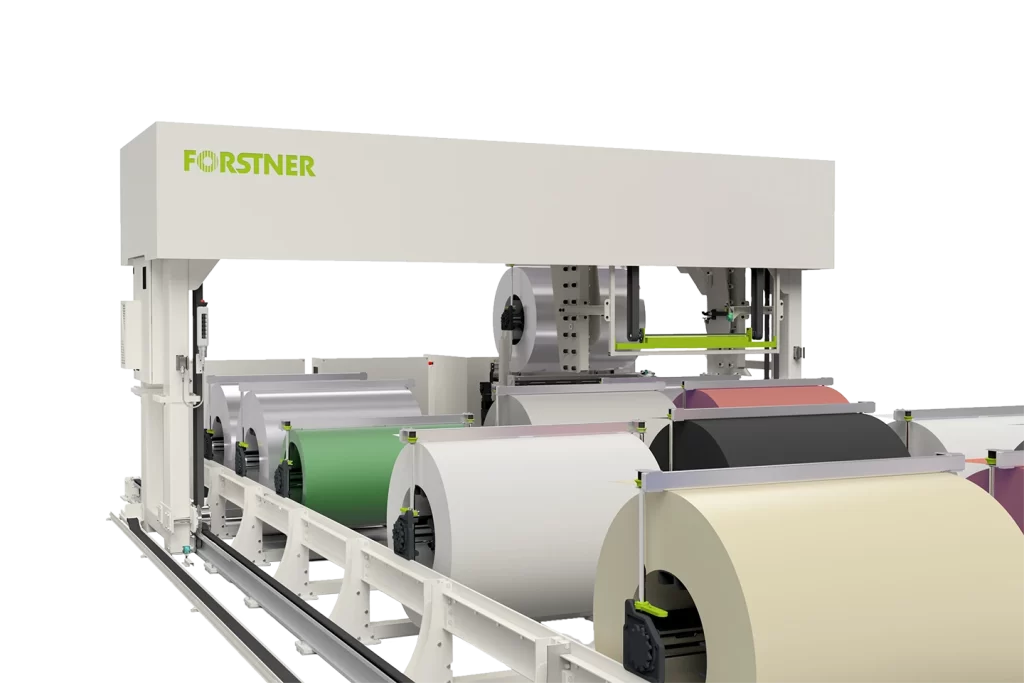

Grúa pórtico
La grúa pórtico, construida sobre una base de doble riel, se caracteriza por su diseño robusto, alta velocidad y precisión de posicionamiento milimétrica. Desarrollada con tecnología moderna para grúas, garantiza un funcionamiento duradero, seguro y fiable durante muchos años.
Rieles de almacenamiento de bobinas
El sistema de almacenamiento de bobinas está disponible en 3 anchos y puede albergar hasta 72 bobinas de diámetro completo (50″ o 1270 mm). Si las bobinas son más pequeñas, se pueden almacenar más unidades en los rieles.
HMI: control de 19″
Da el paso hacia una gestión inteligente de bobinas con el panel táctil industrial HMI de 19 pulgadas.
Esta interfaz independiente de almacenamiento de bobinas permite al operador optimizar y recargar el almacén de bobinas sin interrumpir la producción de la máquina, combinando un diseño intuitivo con una eficiencia excepcional que garantiza un funcionamiento continuo.
El sistema de control, con software integrado nuIT, muestra todas las bobinas junto con su ubicación, tipo de material, espesor, color de la bobina y la cantidad de metros restantes.
Estación de cambio intermedio
Detrás del desenrollador, el sistema apila la bobina en uso y la coloca en la posición programada de almacenamiento permanente cuando la siguiente bobina se desenrolla y corta las láminas. Esto garantiza que no haya tiempo de inactividad en la producción.
Medición de entrada de chapa metálica guiada por láser
Brazo láser que mide la posición del borde de la bobina para garantizar que el dispositivo de elevación suba o baje según sea necesario, de modo que la alimentación del borde de la bobina hacia el nuSLIT sea correcta. Durante la noche o a lo largo del día, el borde de la bobina tiende a bajar, por lo que el láser es fundamental para eliminar la intervención del operador.
Estación de preparación
Para alimentar las bobinas de forma rápida, segura y con precisión milimétrica, el sistema integra una alineación de línea cero (borde fijo). Ubicada en una zona de seguridad separada, garantiza la configuración sin interferir con los procesos de la máquina en funcionamiento.
Dispositivo de elevación doble
El dispositivo de elevación doble recoge la bobina y la transporta de manera segura, rápida y eficiente. Las guías con rodamientos garantizan una elevación segura de la bobina en la grúa pórtico.
Estación de almacenamiento temporal de bobinas
Estación de almacenamiento temporal de bobinas para el cambio rápido de bobinas hacia el nuSLIT (corte longitudinal y corte a medida). Una bobina se coloca sobre el nuSLIT para una configuración rápida y eficiente.
Desplazamiento automático de inserción
Si la bobina no está en la línea cero para la alimentación, la mesa de entrada se desplaza para recoger la bobina en la unidad de bobinas del nuSLIT.
Rodillo de apriete de entrada
Los rodillos de apriete de entrada segmentados guían el material de manera segura y precisa hacia la unidad de bobinas del nuSLIT.
Estación de desenrollado
El sistema coloca la bobina en la estación de desenrollado después de que el borde de la bobina se haya insertado en el nuSLIT. El desenrollador combina un potente mecanismo motorizado con un diseño preciso. Diseñado para la producción a alta velocidad, garantiza un desenrollado constante y confiable, aumentando la eficiencia y la calidad del producto en cada ciclo.
OPCIÓN
Combinaciones con el COILFARM

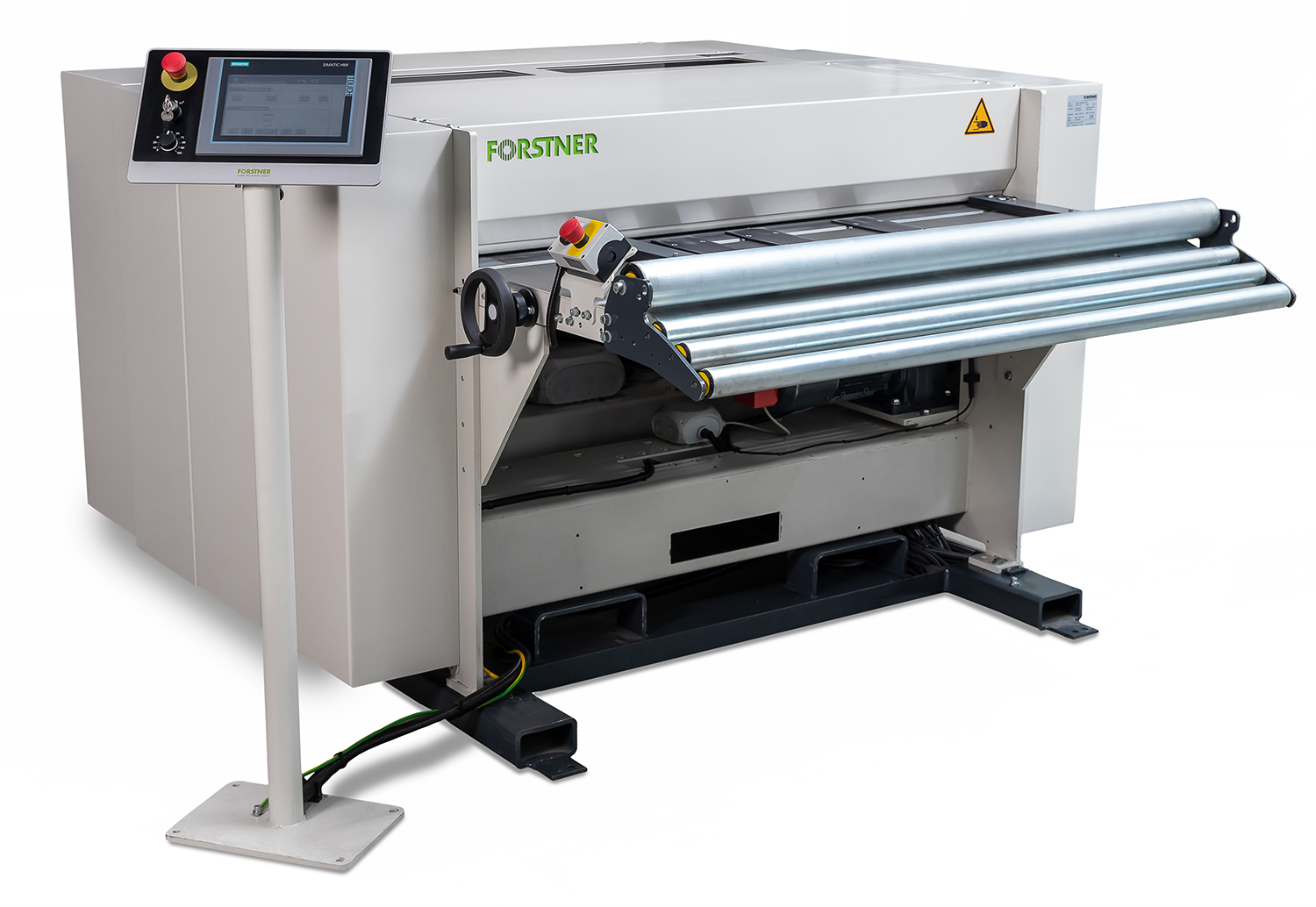

Maximiza tu potencial de producción combinando el COILFARM con nuestras líneas de corte longitudinal y de corte a medida (CTL). Estas máquinas no solo son robustas, sino también compactas e integradas, diseñadas cuidadosamente para ofrecer una producción duradera y altamente eficiente, optimizando al mismo tiempo el espacio de trabajo.
Juntos, el COILFARM y las líneas de corte longitudinal y de corte a medida forman una sinergia perfecta, que ofrece eficiencia y durabilidad en un formato compacto.
Descubre la herramienta de planificación inteligente para perfiles de chapa metálica
El procesamiento eficiente de chapa metálica comienza y termina con nuEvolution de nuIT: la herramienta de planificación inteligente que revoluciona todo tu proceso de fabricación. Combina nuEvolution con la impresionante potencia y agilidad de las máquinas de CIDAN para obtener un control perfecto, excelentes resultados, plazos de entrega más cortos y mayor rentabilidad. Todo lo que necesitas es una tableta o un portátil y tu dedo.
Especificaciones técnicas
| Modelo | COILFARM |
|---|---|
| Peso de la bobina | 11000 lbs (5000 kg) |
| Ancho mínimo de bobina | 15.75″ (400 mm) |
| Ancho máximo de bobina | 50″ (1270 mm) |
| Diámetro máximo de bobina | 43.3″ (1100 mm) |
| Diámetro interior de bobina | 15″ (380 mm) – 21.65″ (550 mm) |
| Diámetro de bobina – opción | 18.1″ (460 mm) – 24.8″ (630 mm) |
| Capacidad de corte longitudinal – con un nuSLIT | Acero dulce de 20 ga (1.0 mm) con 5 pares de cuchillas |
| Capacidad de corte – con un nuSLIT | Acero dulce de 20 ga (1.0 mm) |
| Material – Acero (400 n/mm²) | Acero dulce de 20 ga (1.0 mm) con 5 pares de cuchillas |
| Material – Acero inoxidable (600 N/mm²) | Acero inoxidable dulce de 22 ga (0.8 mm) con 5 pares de cuchillas |
| Material – Aluminio (300 N/mm²) | Aluminio de 0,50″ (1.2 mm) con 5 pares de cuchillas |
| Almacenamiento máximo de bobinas – opcional | 75 bobinas con diámetro máximo |
| Altura de entrada de la lámina | 45.27″ (1150 mm) |
| Potencia | 400V (60A) |
Descubre nuestras soluciones inteligentes en acción
Explora cómo las máquinas de CIDAN funcionan en producción. Cada video destaca las características clave diseñadas para hacer que el procesamiento de chapa metálica sea más rápido, inteligente y eficiente. Inspírate, nota la diferencia e imagina lo que es posible para tu negocio.
FORSTNER COILFARM
FORSTNER Coil Farm
Referencias
Queremos ser su socio único y de confianza, y siempre ofrecer soluciones sostenibles y eficientes para el procesamiento de chapa metálica según sus necesidades específicas. A continuación, puede leer sobre algunos de los clientes que han elegido nuestras máquinas para su procesamiento de chapa metálica. Si desea una referencia cerca de usted, no dude en contactarnos: contamos con clientes en todo el mundo y seguramente habrá alguien cercano a usted también.

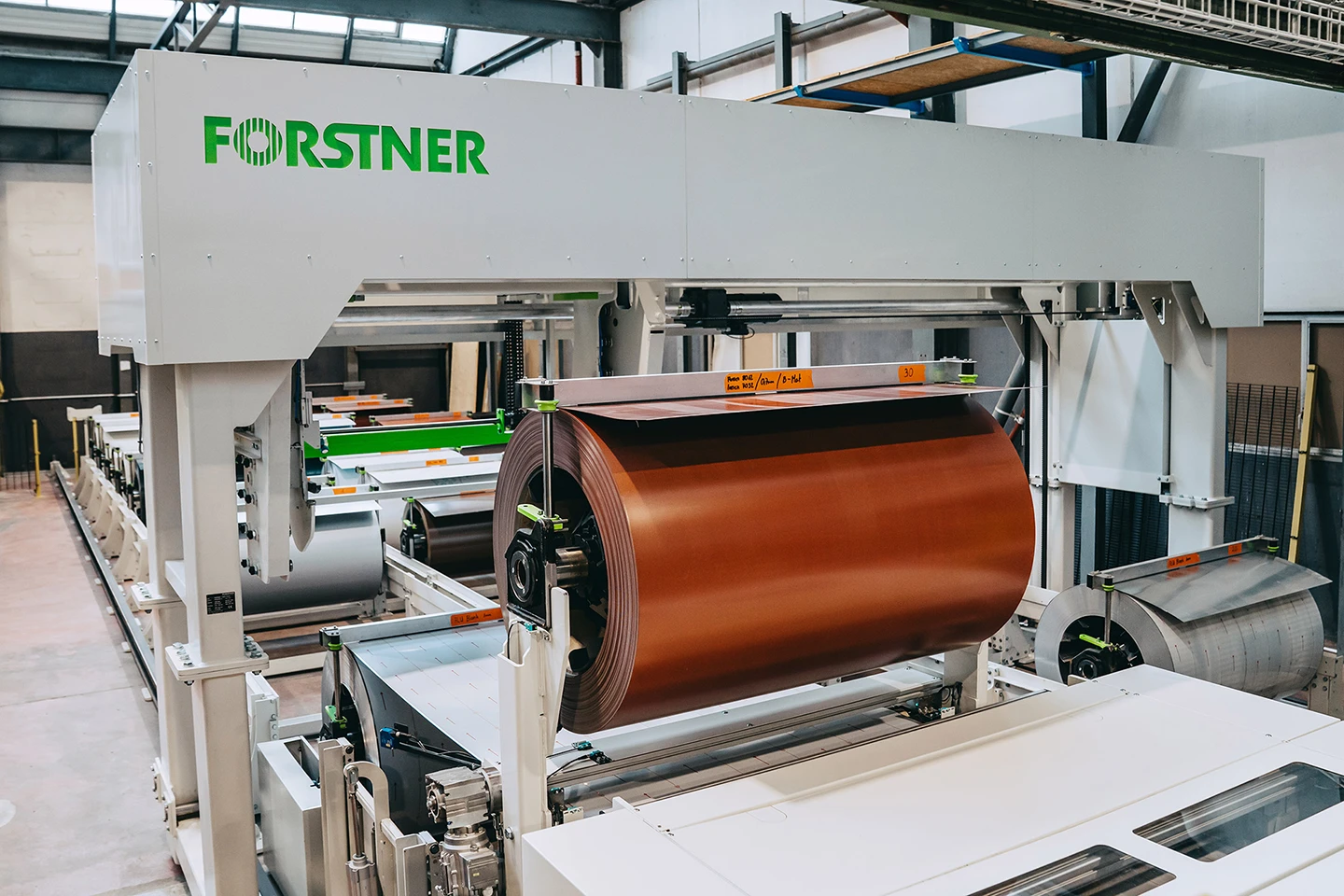

InduBau AG, Suiza
