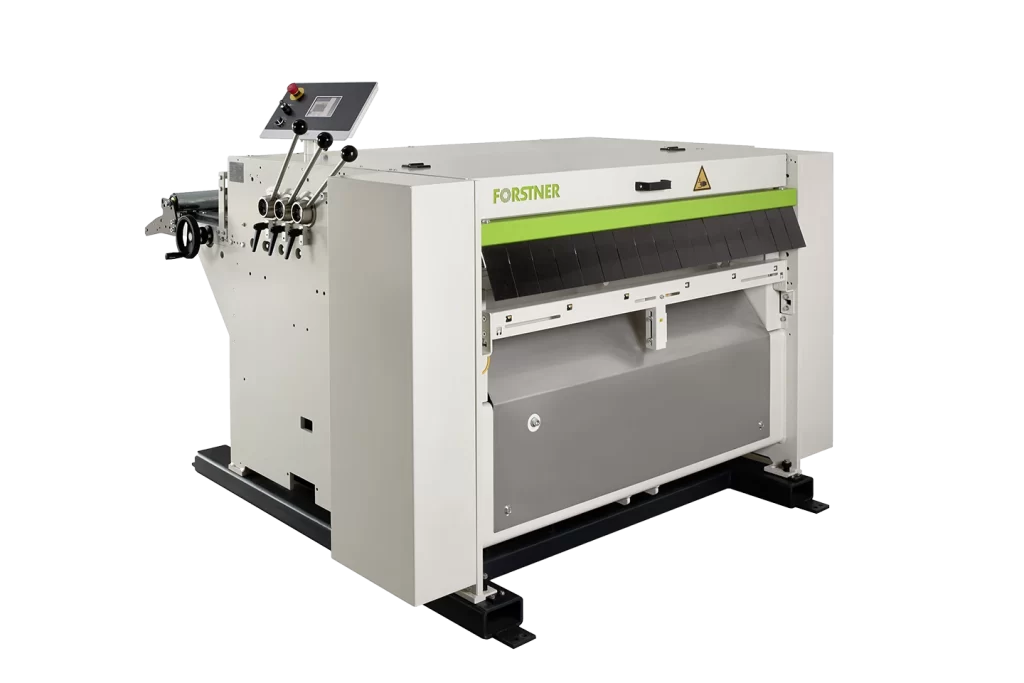

Forstner COMPACT
La línea de corte a medida Forstner COMPACT combina potentes motores y una transmisión eficiente para lograr alta productividad y un funcionamiento duradero. Con ajustes simples para la longitud de corte y el corte longitudinal a través de un panel intuitivo, ofrece un funcionamiento independiente y preciso. Para láminas más gruesas o mayor potencia, elige la POWER COMPACT. Crea un sistema de manipulación de bobinas óptimo para alcanzar la máxima productividad y rentabilidad.
COMPACT
La Forstner COMPACT es una máquina sumamente potente, equipada con motores robustos y una transmisión eficiente que garantizan una alta productividad y un funcionamiento sin problemas año tras año. Configura la longitud de corte, la cantidad y el modo con o sin corte longitudinal mediante el panel fácil de usar, y la Forstner COMPACT Cut to Length se encargará automáticamente del resto. Tendrás una vista excepcional de la unidad de corte longitudinal, y la escala bien ubicada asegura que los cuchillos de corte se ajusten en muy poco tiempo y con una precisión fantástica para obtener anchos exactos. Si necesitas una máquina para láminas de 59″ (1500 mm) o requieres una potencia adicional, elige la Forstner POWER COMPACT. A su alrededor puedes construir fácilmente un sistema de manejo de bobinas que te proporcione la mejor productividad y rentabilidad.
Ventajas inteligentes
- Construcción muy robusta para resultados de alta calidad
- Enderezadora de 6 rodillos con fácil ajuste de la presión de los rodillos
- 5 pares de cuchillos de corte longitudinal
- Eje de corte ajustable en altura
- Unidad de corte avanzada y de ajuste rápido
- Sistema de control lógico y fácil de usar
Principales ventajas
Construcción muy robusta
Interfaz fácil de usar, que permite un manejo sencillo incluso para operadores con poca experiencia.
Aplicaciones versátiles: perfecta para talleres pequeños y adaptable para empresas grandes con altas necesidades de producción.
Capacidad
Potente pero compacta
Longitud de trabajo
50″ – 60″
(1250 mm – 1500 mm)
Velocidad
82 feet/min
(25 m/min)
Espesor del acero
20 ga – 21 ga
(1.0 mm – 0.8 mm)
Unidad de corte longitudinal
La Forstner COMPACT viene equipada de serie con 5 pares de cuchillos de corte longitudinal. Los ejes están fabricados en acero para herramientas pulido, y los cuchillos están endurecidos a Rc45. La tolerancia entre los ejes y los cuchillos es inferior a 0.0004″ (0.01 mm), lo que garantiza un movimiento suave y sencillo de los cuchillos a lo largo de todo el eje.
El sistema de bloqueo rápido asegura el acero al eje mediante una llave Allen. Como el mecanismo de bloqueo rápido es más blando que el eje, no existe riesgo de dañarlo durante el ajuste, algo que puede ocurrir fácilmente con otros tipos de bloqueo.
Los cuchillos de corte tienen dos filos, lo que permite cambiar de lado y liberar las tensiones del material al cortar tiras estrechas. La máquina se suministra de serie con una escala en milímetros para facilitar la lectura y el posicionamiento de los cuchillos superiores.
Mesa de alimentación
La mesa de alimentación cuenta con cuatro rodillos con rodamientos de bolas que guían la lámina metálica hacia los rodillos de entrada. Gracias a los rodamientos, la lámina puede moverse hacia adelante y hacia atrás sin riesgo de dañar los bordes. Además, ayudan a mantener el material paralelo y garantizan cortes perpendiculares.
Sistema de control S1
El sistema de control S1 cuenta con una pantalla táctil y funciones intuitivas. Es fácil programar diferentes cantidades y longitudes. El sistema de control se comunica con un ojo electrónico y establece automáticamente el punto cero, realizando un corte limpio y perpendicular. Además, incluye una función de ahorro de material que detiene la máquina, eleva las cuchillas de corte longitudinal y avanza la lámina hacia la cizalla. De forma opcional, un control remoto inalámbrico puede operar un desenrollador o enrollador motorizado.

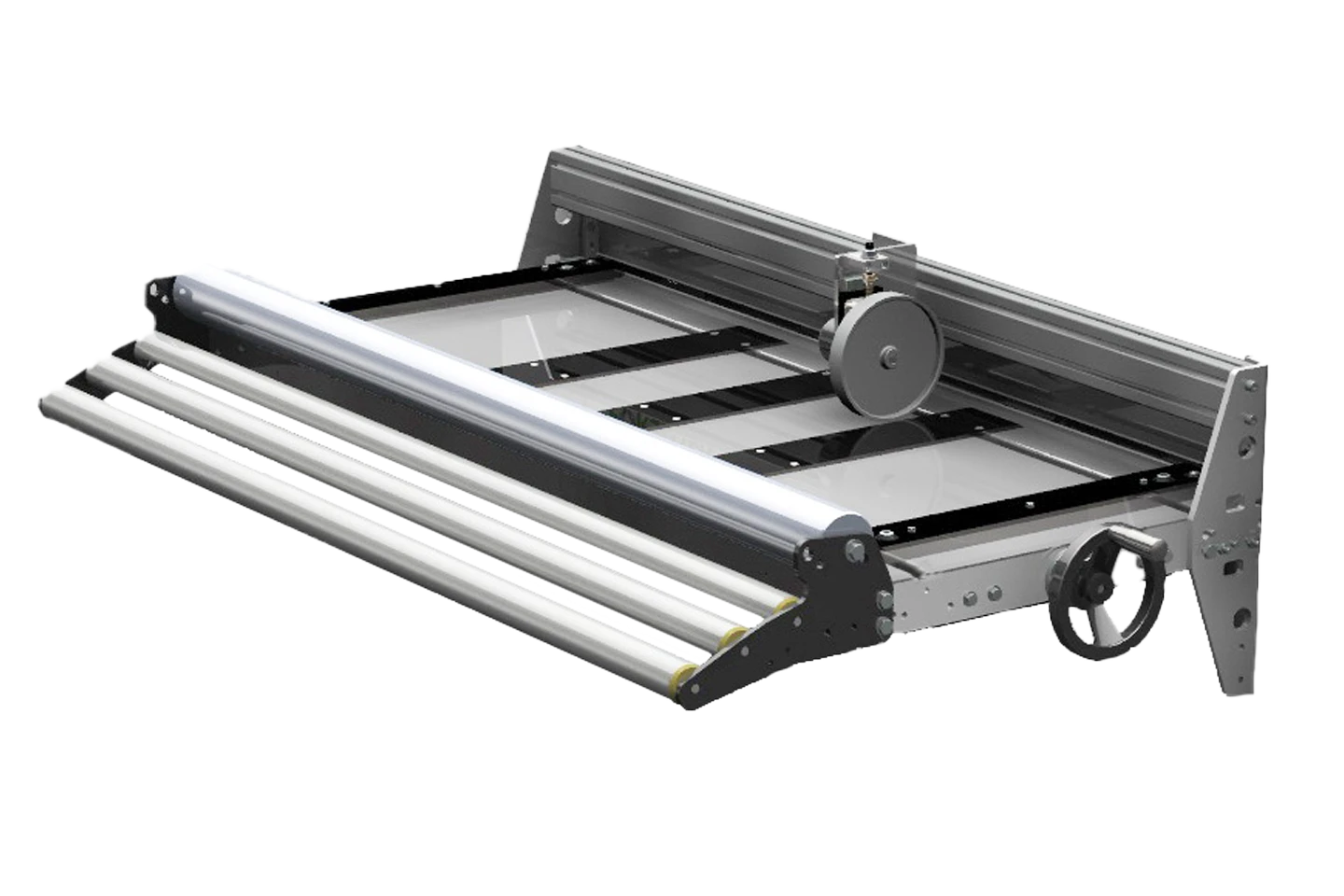

Guía de alimentación
Los rodillos de la guía de alimentación están inclinados para adaptarse al bucle del material proveniente de un desenrollador. Esto evita daños y pliegues en materiales más blandos como cobre, aluminio y zinc.
Protector de cuchillos de corte longitudinal
La cubierta sobre los cuchillos de corte longitudinal tiene un interruptor de seguridad incorporado en la bisagra que se abre 180°. El interruptor corta la alimentación a los rodillos de entrada y a la cizalla, permitiendo realizar ajustes en los cuchillos de corte de manera segura. El amplio ángulo de apertura de la cubierta hace que no sea necesario ningún soporte adicional.
Rodillos enderezadores
La Forstner COMPACT está equipada con seis rodillos enderezadores que eliminan la “memoria del rollo” y garantizan láminas perfectamente planas de forma constante. Los rodillos están fabricados en acero pulido con un diámetro de 2.7″ (70 mm). La presión sobre los rodillos se ajusta manualmente mediante manijas de bloqueo equipadas con escalas.
OPCIÓN

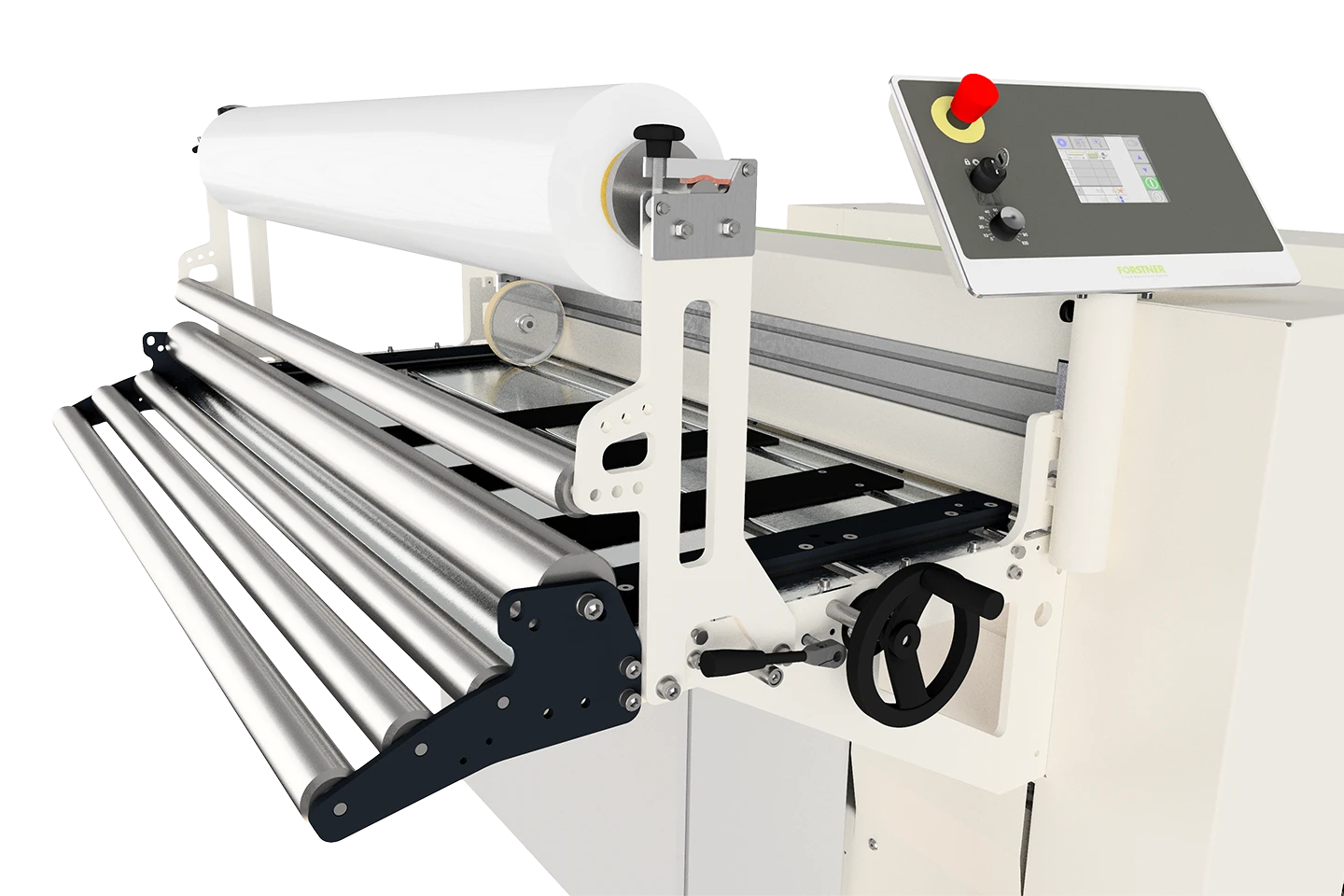

Aplicador de película
El aplicador de película puede montarse prácticamente en cualquier mesa. Mediante los rodillos de desviación y los rodillos de alimentación totalmente recubiertos de goma, la película protectora se aplica casi sin burbujas ni arrugas. El modelo F-AG z2mo cuenta con un brazo adicional con resorte de tensión para mantener la película estirada durante el movimiento de retorno. Este diseño es aplicable únicamente a sistemas de desenrollado simple.
OPCIÓN

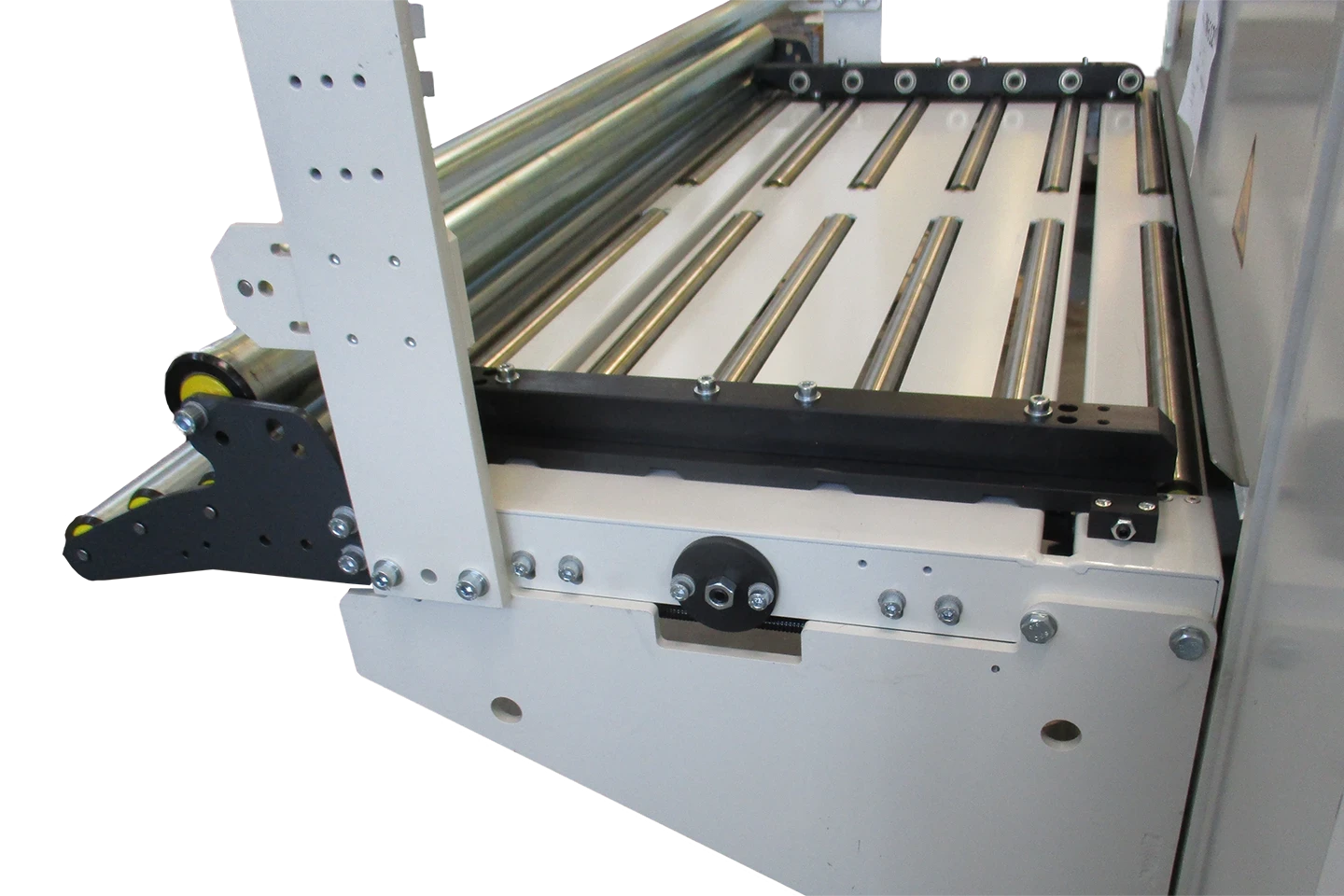

Mesa con rodillo
La guía de bobina es un componente importante para la función y precisión de cada sistema. La mesa cuenta con una guía de bobina fija y otra ajustable manualmente con rodamientos de bolas. El ajuste de la guía móvil se realiza mediante un volante manual. Esta mesa específica tiene rodillos integrados en su superficie para garantizar un desplazamiento suave del material.
OPCIÓN

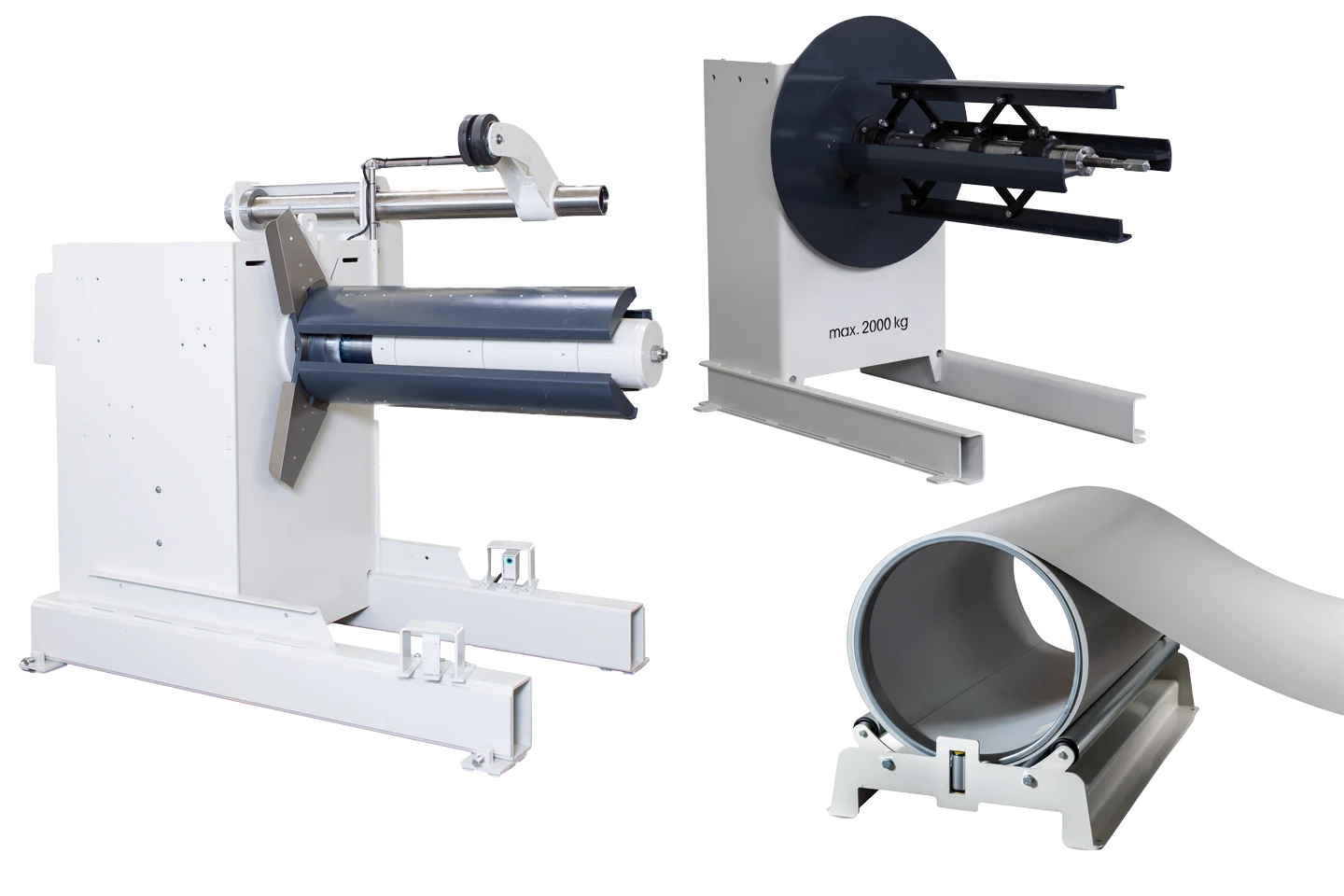

Unidades de desenrollado
Elige desde una cuna sencilla hasta versiones motorizadas. Lee más en cada producto correspondiente.
OPCIÓN
Pedal de control
Agrega un pedal de control a tu STRAIGHT para iniciar externamente la siguiente orden.
OPCIÓN
Rodillos de apriete totalmente recubiertos de goma
Si deseas preparar tu línea para un aplicador de película, la opción con rodillos totalmente recubiertos de goma es ideal para ti. Esto significa que tu línea estará perfectamente preparada para incorporar un aplicador de película en cualquier momento y con facilidad. Los rodillos de apriete totalmente recubiertos de goma están disponibles en versiones de 1250 mm (50″) y 1500 mm (60″).
OPCIÓN
Par de anillos separadores
Cuando necesites cortar tiras estrechas o realizar un corte de borde, tenemos la solución adecuada para ti. Utiliza nuestros anillos separadores, perfectamente adaptados a nuestros ejes de corte longitudinal, para garantizar resultados de corte aún mejores.
OPCIÓN
Rodillos enderezadores con recubrimiento de cromo duro
Para aplicaciones más exigentes y una mayor vida útil, recomendamos los ejes con recubrimiento de cromo duro en el enderezador.
OPCIÓN
Mesa abatible (ACCESS)
Para facilitar el acceso al ajuste de las cuchillas, se puede instalar una mesa abatible entre la cortadora longitudinal y la cizalla guillotina. Esto mejora considerablemente la comodidad de operación, aunque amplía la máquina aproximadamente 800 mm (31.5″).
OPCIÓN
Selector de bobinas manual
El selector de bobinas manual es una solución muy rentable para realizar cambios de lámina metálica de forma rápida y sencilla. Se pueden fijar hasta ocho bobinas en el selector manual. La lámina deseada se introduce manualmente en la máquina siguiente mediante un volante manual.
OPCIÓN
Enrollador
Con este enrollador, las tiras cortadas o anchas pueden rebobinarse fácilmente. Las bobinas se enrollan firmemente hasta un diámetro de 508 mm, obteniendo una bobina visualmente limpia después del enrollado y la extracción. El enrollador cuenta con un brazo bailarín, discos separadores, un freno de fieltro neumático, un motor y un mandril hidráulico.
OPCIÓN
Cizalla de rodillos para acero inoxidable
Actualiza la cizalla guillotina para el corte de acero inoxidable. Disponible en versiones de 1250 mm (50″) y 1500 mm (60″).
OPCIÓN
Par adicional de cuchillas de corte longitudinal
La serie COMPACT viene equipada de serie con 5 pares de cuchillas de corte longitudinal. Se pueden añadir hasta un máximo de 7 pares de cuchillas.
OPCIÓN
Cuchillas especiales para acero inoxidable
¿Cortas láminas de acero inoxidable con frecuencia? Entonces tu nueva máquina debería estar equipada con cuchillas de mayor calidad para acero inoxidable. La vida útil de las cuchillas se incrementa y se logran cortes perfectos durante más tiempo. Consulta con tu asesor de ventas si tu aplicación requiere cuchillas especiales para el procesamiento de acero inoxidable.
OPCIÓN
Par adicional de cuchillas de corte longitudinal para acero inoxidable
La serie COMPACT viene equipada de serie con 5 pares de cuchillas de corte longitudinal. Se pueden añadir hasta un máximo de 7 pares de cuchillas, incluso para acero inoxidable.
OPCIÓN
Actualización de velocidad
La velocidad estándar de la serie COMPACT es de 82 pies/min (25 m/min). Puedes aumentar la velocidad a 114 pies/min (35 m/min) o 147 pies/min (45 m/min).

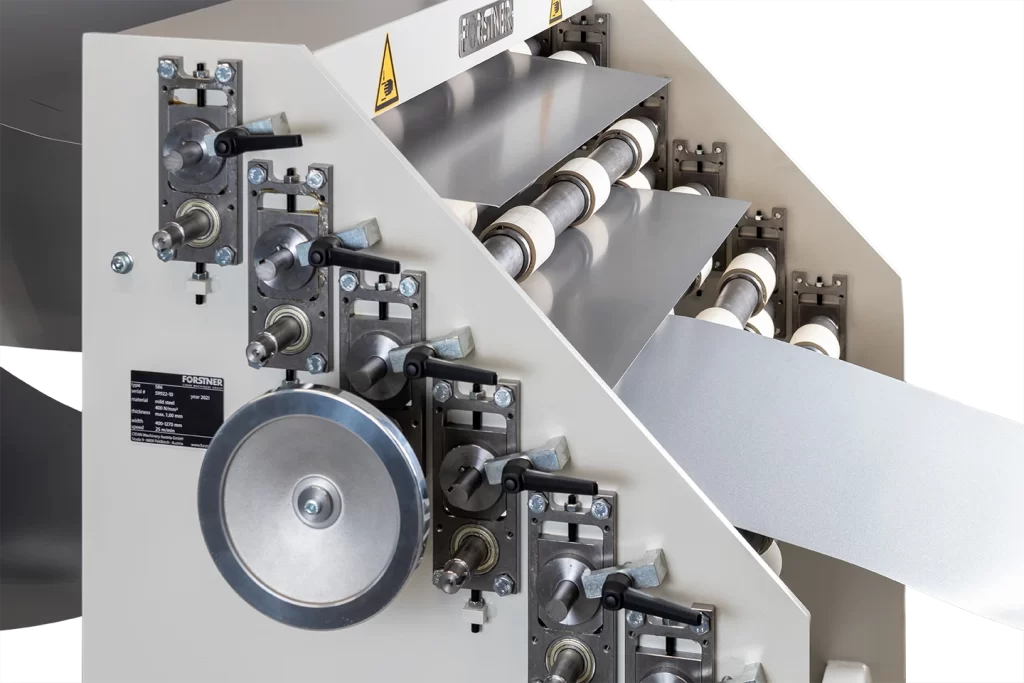

Selector manual de bobinas
Un selector manual de bobinas es una solución muy rentable para realizar cambios de material de forma rápida y sencilla. Se pueden colocar hasta ocho materiales diferentes en el selector de bobinas. El material deseado puede alimentarse fácilmente a la línea de corte a medida utilizando una rueda manual.
Descubre la herramienta de planificación inteligente para perfiles de chapa metálica
El procesamiento eficiente de chapa metálica comienza y termina con nuEvolution de nuIT: la herramienta de planificación inteligente que revoluciona todo tu proceso de fabricación. Combina nuEvolution con la impresionante potencia y agilidad de las máquinas de CIDAN para obtener un control perfecto, excelentes resultados, plazos de entrega más cortos y mayor rentabilidad. Todo lo que necesitas es una tableta o un portátil y tu dedo.
Especificaciones técnicas
| Modelo | COMPACT CUT 1250 | COMPACT CUT 1500 | COMPACT PRO 1250 | COMPACT PRO 1500 |
|---|---|---|---|---|
| Ancho de trabajo | 50″ (1250 mm) | 60″ (1500 mm) | 50″ (1250 mm) | 60″ (1500 mm) |
| Tipo | Straight, Slit & Cut | Straight, Slit & Cut | Straight, Slit & Cut | Straight, Slit & Cut |
| Rodillos enderezadores Ø | 2.75″ (70 mm) | 2.75″ (70 mm) | 2.75″ (70 mm) | 2.75″ (70 mm) |
| Acero1 | 20 ga (1.0 mm) | 21 ga (0.8 mm) | 20 ga (1.0 mm) | 21 ga (0.8 mm) |
| Eje de corte longitudinal Ø | 3.94″ (100 mm) | 3.94″ (100 mm) | 3.94″ (100 mm) | 3.94″ (100 mm) |
| Cuchillos de corte longitudinal, estándar | 5 pares | 5 pares | 5 pares | 5 pares |
Conozca nuestras soluciones inteligentes en acción
Explore cómo funcionan las máquinas de CIDAN en la producción. Cada video destaca las características clave diseñadas para hacer que el procesamiento de chapa metálica sea más rápido, más inteligente y más eficiente. Inspírese, vea la diferencia… y imagine lo que es posible para su negocio.
FORSTNER COMPACT Pro Slit and Cut to Length

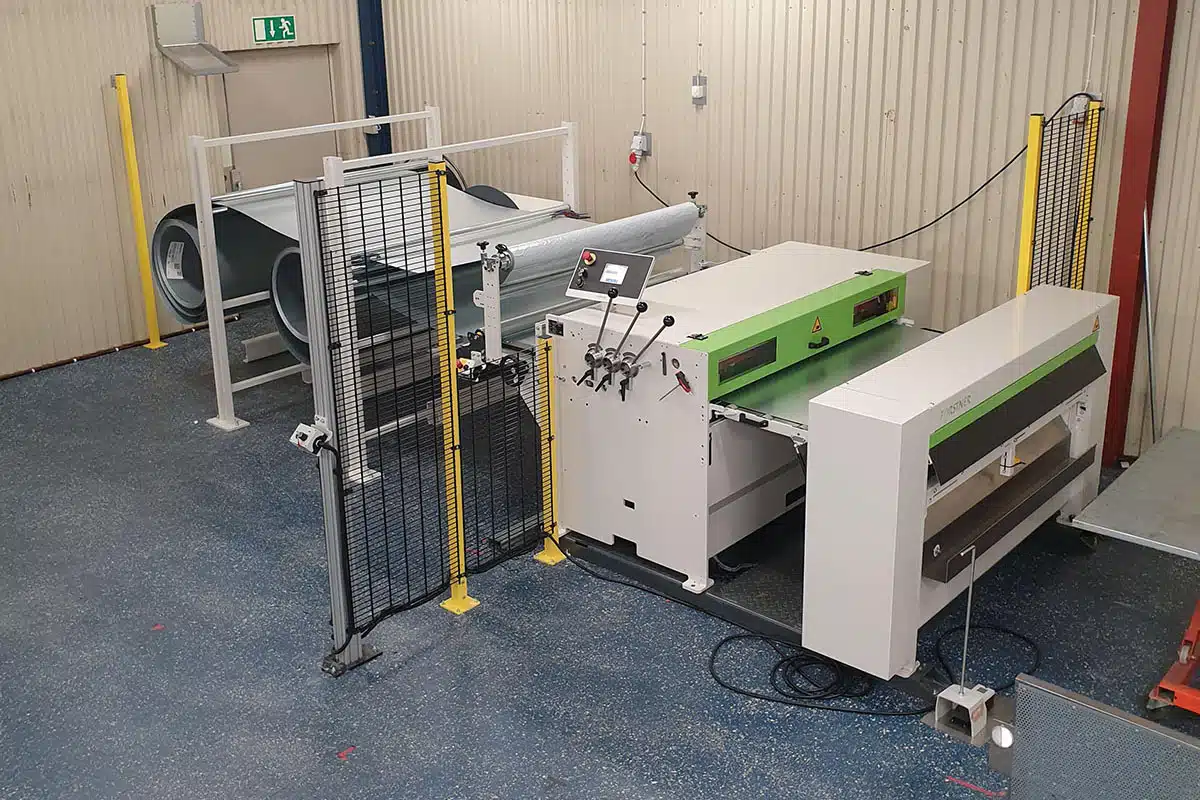

Referencias
