Forstner nuSLIT
El Forstner nuSLIT Cut to Length es ideal para los talleres modernos de chapa metálica, con control total desde el panel de control, incluyendo los ajustes de ancho y largo. Integrado con nuEVOLUTION, permite el control remoto de la producción y minimiza las intervenciones manuales. Puede complementarse con cualquier número de desenrolladores y selectores de bobinas para lograr una eficiencia óptima.
nuSLIT
El Forstner nuSLIT es un sueño para el taller moderno de chapa metálica. Con él, puedes controlar todas las funciones desde el panel de control: ajuste de ancho, longitud de corte, presión de los rodillos de enderezamiento de plancha para evitar marcas de pausa, ajuste del ancho de las cuchillas de corte longitudinal y su activación. El sistema de control es totalmente compatible con nuEVOLUTION, lo que significa que toda tu producción de corte a medida puede planificarse y programarse directamente desde tu oficina sin ninguna intervención manual. Combínalo con el número deseado de desenrolladores y selectores de bobinas manuales o automáticos. ¡No encontrarás un mejor sistema de corte a medida!
Beneficios inteligentes
- Alta productividad y repetibilidad
- Precisión inigualable en las láminas cortadas longitudinalmente
- Todas las funciones se controlan desde el panel de control
- Sistema de control que puede integrarse fácilmente con nuEVOLUTION
Principales ventajas
Panel de control intuitivo: ancho de la bobina, longitudes terminadas y cuchillas de corte longitudinal directamente desde el panel de control.
Flujo de producción inteligente: totalmente compatible con el software nuEVOLUTION para la gestión de la producción.
Manejo de materiales versátil: ideal para chapas de metal, cobre, aluminio, zinc sin arrugas ni torsiones.
Capacidad
Precisión y flexibilidad incomparables
Longitud de trabajo
50″
(1250 mm)
Velocidad
147 feet/min
(45 m/min)
Espesor de acero
20 ga
(1.0 mm)

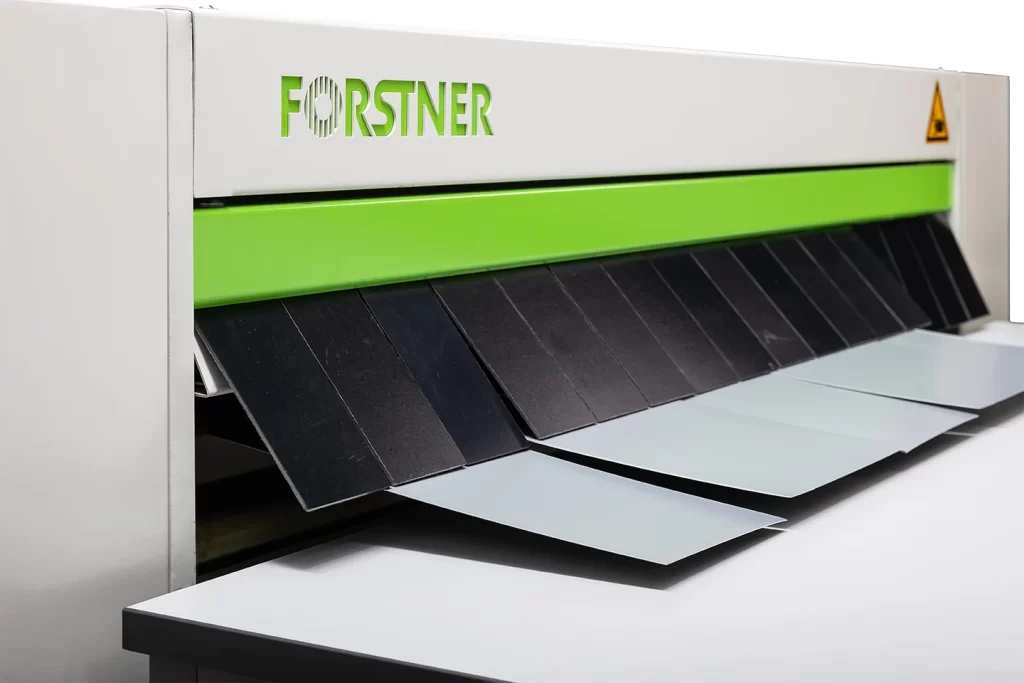

Las láminas cortadas terminadas se expulsan rápidamente
Tus láminas cortadas terminadas se expulsan a una velocidad impresionante, de 25 metros (82 pies), con la opción de hasta 45 metros (147 pies) por minuto, listas para el siguiente paso de producción.
Cuchillas de corte longitudinal programables
El nuSLIT es el sistema perfecto para una empresa con visión de futuro. Combina un manejo fácil de los trabajos de corte longitudinal con un nivel de innovación sin precedentes. Los cinco pares de cuchillas de corte longitudinal suministrados de serie están dispuestos de forma alterna, garantizando resultados de corte sin rebabas incluso con anchos de corte estrechos. Los pares de cuchillas se colocan individualmente sobre una guía lineal, mientras que el espacio de corte se ajusta perfectamente a la lámina. Cuando todas las cuchillas están en la posición programada, se sujetan con un sistema sofisticado integrado en el eje. El nuSLIT no utiliza componentes hidráulicos, lo que reduce los costos de mantenimiento y aumenta la eficiencia. Otra característica que ahorra costes son las propias cuchillas de corte longitudinal, ya que se pueden invertir y afilar, prolongando significativamente la vida útil de un juego de cuchillas.
Sistema de control F3
El sistema de control F3 cuenta con ajustes de velocidad regulables y 20 líneas de programación. El operador puede programar el material, la longitud, los ajustes de ancho de corte y el número de piezas a cortar y ranurar. Gracias al levantamiento y descenso motorizado de las cuchillas de corte longitudinal, se minimizan eficazmente los desperdicios. Todos los convertidores de frecuencia, motores y sensores son de la confiable marca Siemens. El sistema de control, fácil de usar y con iconos, simplifica la operación para todos, sin importar el idioma. Otra característica del sistema de control del nuSLIT es la alineación automática completa del material. El operador introduce el valor de alineación en la tabla de materiales, y el sistema de control calcula, supervisa y ajusta automáticamente los rodillos niveladores.
Guía de alimentación
Los rodillos de la guía de alimentación están inclinados para coincidir con el lazo del material proveniente de un desenrollador. Esto evita daños y arrugas en materiales más blandos, como cobre, aluminio y zinc.
Mesa de alimentación
La mesa de alimentación cuenta con cuatro rodillos con rodamientos de bolas que guían la chapa hacia los rodillos de entrada. Gracias a los rodamientos, la chapa puede moverse hacia adelante y hacia atrás sin riesgo de dañar los bordes. También ayudan a mantener el material paralelo y garantizan cortes perpendiculares.
Cizalla Guillotina (PRO)
La cizalla guillotina es la solución perfecta para los clientes que buscan un corte rápido y suave del material. La cizalla funciona con una cuchilla de acero al carbono para una larga vida útil, con una capacidad de hasta calibre 16 (1,5 mm) en acero (400 N/mm²). El bastidor reforzado garantiza un movimiento de corte suave y constante.
OPCIÓN
Cizalla Seccional (PRO CUT)
El PROCUT está construido sobre la plataforma del PRO (cizalla guillotina), lo que hace que el PROCUT impresione por su robustez y durabilidad. Esto se combina con una flexibilidad y precisión inigualables. El PROCUT consta de una cuchilla de cizalla guillotina montada en la parte inferior y una cuchilla rodante montada en la parte superior sobre una cabeza de cizalla guiada linealmente. El PROCUT utiliza cuchillas de alto carbono para cortes de calidad duraderos en acero de hasta calibre 20 (1,00 mm) (400 N/mm²). Este diseño permite realizar cortes parciales en la chapa, lo que proporciona ventajas evidentes: mínimo desperdicio combinado con la más alta calidad de corte.
OPCIÓN

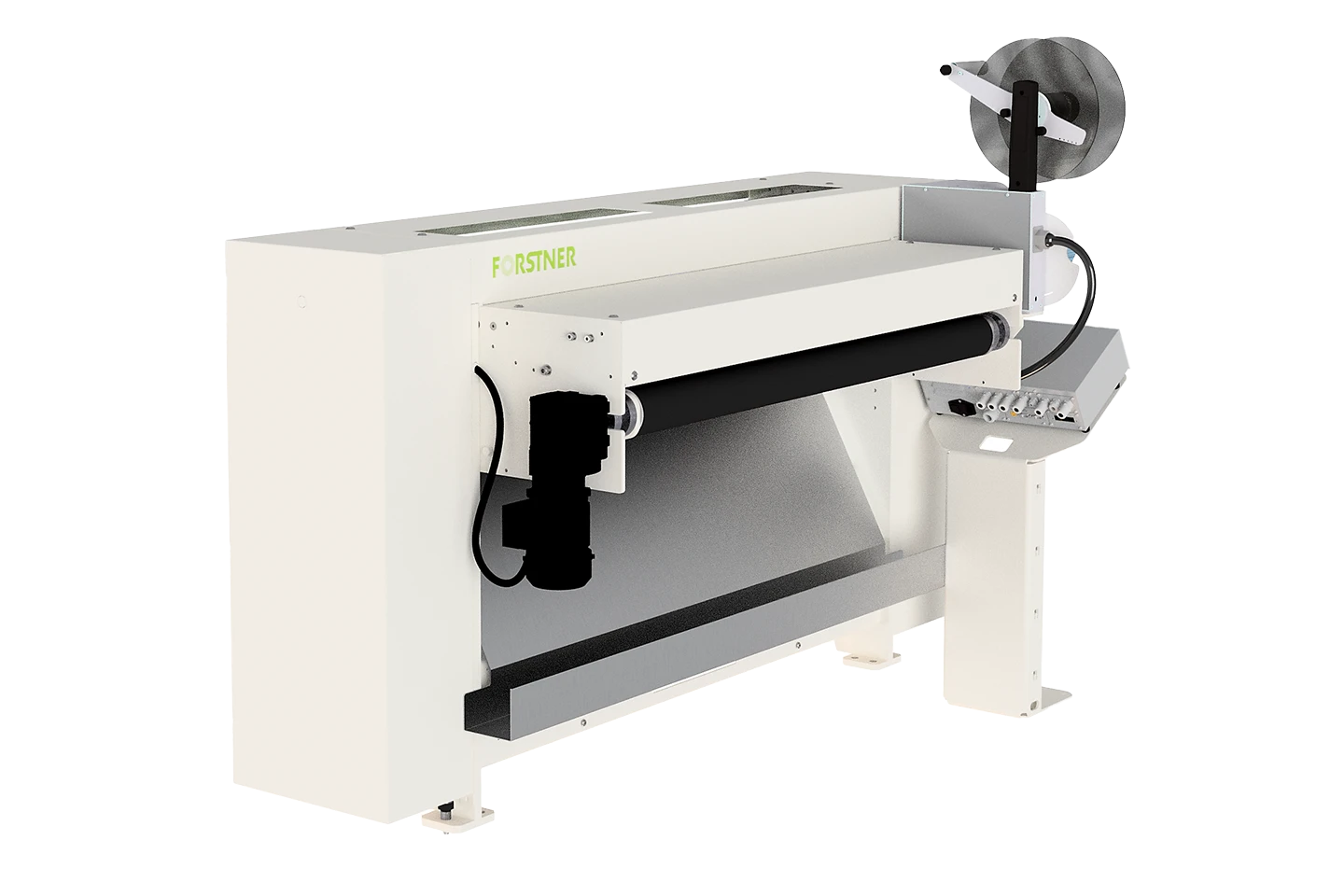

Etiquetado (PRINT)
Otra opción para tu nuSLIT es el etiquetado de las láminas. La extensión PRINT te ofrece la organización perfecta de tus piezas, ya que a cada lámina se le asigna un código QR individual que contiene toda la información relevante. Esto, en combinación con el software Smart Factory nuEVOLUTION, no deja nada que desear: escanea el código QR en tu plegadora y la geometría del doblado se transfiere mediante nuIT. Una forma de trabajo precisa y libre de errores que facilita tu jornada laboral.
OPCIÓN

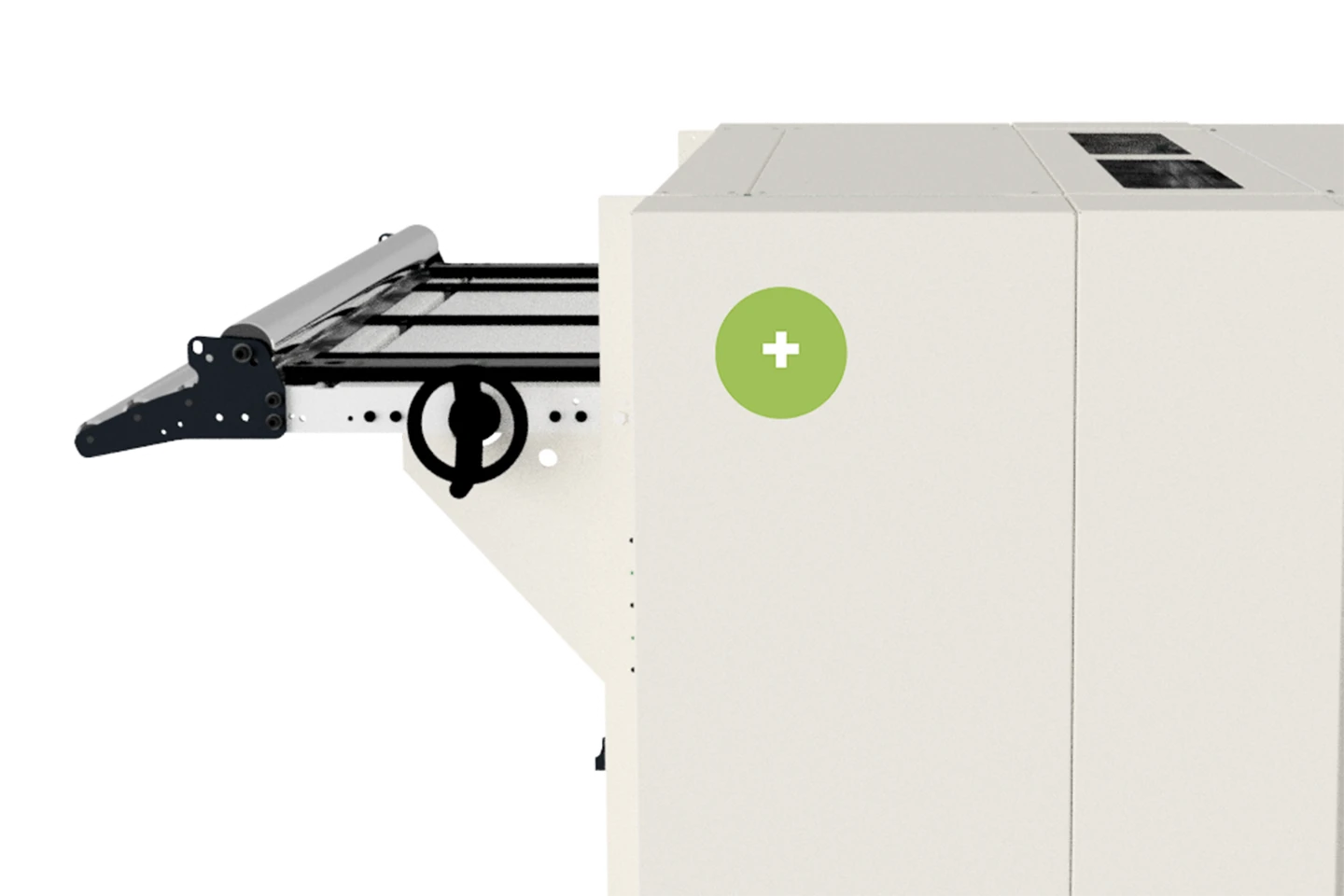

Rodillos niveladores (STRAIGHT)
Opcionalmente, tu nuSLIT puede equiparse con 6 rodillos de enderezamiento automáticos que eliminan la memoria de la bobina y producen una lámina perfectamente nivelada. Los rodillos están fabricados en acero pulido con un diámetro de 70 mm (2,7″). La presión de los rodillos de enderezamiento se ajusta mediante el sistema de control. El cálculo de la profundidad de los rodillos de enderezamineto se realiza a partir de la tabla de materiales.
OPCIÓN
Aplicador de plástico
El aplicador de película se puede montar básicamente en cualquier mesa. Gracias a los rodillos de desviación y a los rodillos de alimentación completamente recubiertos de goma, el plástico protector se adhiere casi sin burbujas ni arrugas. El modelo F-AG z2mo cuenta con un brazo adicional con resorte de tensión para tensar el plástico durante el movimiento de retorno. Este diseño solo es aplicable a sistemas de desenrollado individuales.
OPCIÓN
Mesa con guía de rodillos
La guía de bobina es un componente importante para la función y precisión de cada sistema. La mesa cuenta con una guía de bobina fija y otra ajustable manualmente con rodamientos de bolas. El ajuste de la guía de bobina móvil se realiza mediante una rueda manual. Esta mesa en particular tiene rodillos integrados para asegurar una superficie de deslizamiento suave.
OPCIÓN
Rodillos niveladores cromados duros
Para aplicaciones más exigentes y una mayor vida útil, recomendamos los ejes cromados duros en el nivelador.
OPCIÓN
Unidades desenrolladoras
Elige desde un soporte simple hasta versiones motorizadas. Lee más en cada producto correspondiente.
OPCIÓN
Interruptor de pie
Añade un interruptor de pie a tu máquina nuSLIT para iniciar externamente la siguiente orden.
OPCIÓN
Rodillos de apriete completamente recubiertos de goma
Si deseas preparar tu línea para un aplicador de plástico, la opción con rodillos completamente recubiertos de goma es ideal para ti. Esto significa que tu línea está perfectamente preparada para la instalación posterior de un aplicador de película en cualquier momento y de manera sencilla.
OPCIÓN
Enrollador
Con este enrollador, los cortes longitudinales o tiras anchas se pueden enrollar fácilmente. Las bobinas se enrollan firmemente hasta un diámetro de 508 mm (20″) y se obtiene una bobina visualmente limpia después del enrollado y la extracción. El enrollador cuenta con un brazo de compensación, discos separadores, un freno neumático de fieltro, un motor y un mandril hidráulico.
OPCIÓN
Par adicional de cuchillas de corte longitudinal
La serie nuSLIT viene equipada de serie con 5 pares de cuchillas de corte longitudinal (versión en acero inoxidable). Se pueden añadir hasta un máximo de 7 pares de cuchillas de corte longitudinal.
OPCIÓN
Mejora de velocidad
La velocidad estándar de la serie nuSLIT es de 25 m/min (82 pies/min). Puedes aumentar la velocidad a 35 m/min (114 pies/min) o 45 m/min (147 pies/min).
Rollos de enderezamiento (STRAIGHT)
Como opción, puedes equipar tu nuSLIT con rollos de enderezamiento compuesto por 6 rodillos niveladores automáticos. Estos rodillos eliminan la memoria de la bobina. Los rodillos están fabricados en acero pulido y tienen un diámetro de 70 mm (2,75″). La presión de los rodillos de enderezamiento se ajusta desde el panel de control, y los cálculos se basan en la tabla de materiales.
Descubre la herramienta de planificación inteligente para perfiles de chapa metálica
El procesamiento eficiente de chapa metálica comienza y termina con nuEvolution de nuIT: la herramienta de planificación inteligente que revoluciona todo tu proceso de fabricación. Combina nuEvolution con la impresionante potencia y agilidad de las máquinas de CIDAN para obtener un control perfecto, excelentes resultados, plazos de entrega más cortos y mayor rentabilidad. Todo lo que necesitas es una tableta o un portátil y tu dedo.
Especificaciones técnicas
| Modelo | nuSLIT PRO 1250 | nuSLIT PROCUT 1250 | nuSLIT STRAIGHT PRO 1250 | nuSLIT STRAIGHT PROCUT 1250 |
|---|---|---|---|---|
| Ancho de trabajo | 50″ (1250 mm) | 50″ (1250 mm) | 50″ (1250 mm) | 50″ (1250 mm) |
| Tipo | Corte longitudinal y a medida automático | Corte longitudinal y a medida automático | Enderezamiento, corte longitudinal y a medida automático | Enderezamiento, corte longitudinal y a medida automático |
| Rodillos niveladores Ø | — | — | 2.7″ (70 mm) | 2.7″ (70 mm) |
| Acero1 | 20 ga (1.0 mm) | 20 ga (1.0 mm) | 20 ga (1.0 mm) | 20 ga (1.0 mm) |
| Acero inoxidable2 | 24 ga (0.6 mm) | 24 ga (0.6 mm) | 24 ga (0.6 mm) | 24 ga (0.6 mm) |
| Eje de corte longitudinal Ø | 4.17″ (106 mm) | 4.17″ (106 mm) | 4.17″ (106 mm) | 4.17″ (106 mm) |
| Cuchillas de corte longitudinal, estándar | 5 juegos | 5 juegos | 5 juegos | 5 juegos |
| Velocidad | max. 82’/min (25 m/min) | max. 82’/min (25 m/min) | max. 82’/min (25 m/min) | max. 82’/min (25 m/min) |
