Forstner POWER COMPACT PRO
La Forstner POWER COMPACT PRO es una robusta línea de corte a medida con un enderezador de seis rodillos y cuchillos de corte longitudinal ajustables. Los ajustes simples a través del sistema de control y la escala de medición integrada minimizan el tiempo de preparación. Es ideal para láminas de acero de hasta calibre 14 (2 mm) de espesor sin marcas de detención, y está disponible para anchos de bobina de 50″ (1250 mm) y 60″ (1500 mm).
POWER COMPACT PRO
La Forstner POWER COMPACT PRO se basa en un enderezador robusto y confiable con seis rodillos y una potente unidad de corte longitudinal que puede equiparse con el número de cuchillos de corte que desees. Puedes elegir si cortar o no la lámina, y el sistema de control se encarga del resto. Gracias a una escala de medición integrada y clara, además de cuchillos de corte fácilmente accesibles, la unidad de corte se configura en muy poco tiempo. La POWER COMPACT PRO está equipada con un enderezador cuyo nivel de presión de los rodillos se controla mediante el sistema de control, lo que garantiza resultados perfectos sin marcas de detención en láminas de acero de hasta calibre 14 (2 mm) de espesor. La Forstner POWER COMPACT PRO está disponible para anchos de bobina de 50″ y 60″ (1250 mm y 1500 mm).
Ventajas inteligentes
- Construcción muy robusta para resultados de alta calidad
- Enderezadora de 6 rodillos con fácil ajuste de la presión de los rodillos
- 5 pares de cuchillos de corte longitudinal
- Eje de corte ajustable en altura
- Unidad de corte avanzada y de ajuste rápido
- Cizalla guillotina
- Sistema de control lógico y fácil de usar
Principales ventajas
Diseño compacto y máximo rendimiento de corte.
Interfaz fácil de usar, que permite un manejo sencillo incluso para operadores con poca experiencia.
Aplicaciones versátiles: perfecta para talleres pequeños y adaptable para empresas grandes con altas necesidades de producción.
Capacidad
Fuerte, suave y confiable
Longitud de trabajo
50″ – 60″
(1250 mm – 1500 mm)
Velocidad
82’/min
(25 m/min)
Espesor del acero
14 ga – 16 ga
(2.0 mm – 1.7 mm)
Unidad de corte longitudinal

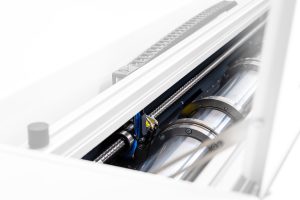

La Forstner POWER COMPACT PRO viene equipada de serie con 5 pares de cuchillos de corte longitudinal. Los ejes están fabricados en acero para herramientas pulido, y los cuchillos están endurecidos a Rc45. La tolerancia entre los ejes y los cuchillos de corte es inferior a 0.00039″ (0.01 mm), lo que garantiza un movimiento suave y sencillo de los cuchillos a lo largo de todo el eje.
El sistema de bloqueo rápido fija el acero al eje mediante una llave Allen. Como el mecanismo de bloqueo rápido es más blando que el eje, no existe riesgo de dañarlo durante el ajuste, algo que puede suceder fácilmente con otros tipos de bloqueo.
Los cuchillos de corte cuentan con dos filos, lo que permite cambiar de lado y liberar tensiones del material al cortar tiras estrechas. La máquina se suministra de serie con una escala en milímetros para facilitar la lectura y el posicionamiento de los cuchillos superiores.
Mesa de alimentación
La mesa de alimentación cuenta con cuatro rodillos con rodamientos de bolas que guían la lámina metálica hacia los rodillos de entrada. Gracias a los rodamientos, la lámina puede moverse hacia adelante y hacia atrás sin riesgo de dañar los bordes. Además, ayudan a mantener el material paralelo y garantizan cortes perpendiculares.
Sistema de control F3
El sistema de control F3 cuenta con configuraciones de velocidad ajustables y 20 líneas de programación. El operador puede programar el material, la longitud, los ajustes de ancho de corte y la cantidad de piezas que se van a cortar y ranurar. Gracias al sistema motorizado de elevación y descenso de los cuchillos de corte, se minimiza eficazmente el desperdicio. Todos los convertidores de frecuencia, motores y sensores son de la confiable marca Siemens. El sistema de control, fácil de usar y con íconos intuitivos, simplifica la operación para cualquier usuario, sin importar el idioma. Otra característica del sistema de control del modelo nuSLIT es la alineación totalmente automática del material. El operador introduce el valor de alineación en la tabla de materiales, y el sistema de control calcula, regula y ajusta automáticamente los rodillos niveladores.
Guía de alimentación
Los rodillos de la guía de alimentación están inclinados para adaptarse al bucle del material proveniente de un desenrollador. Esto evita daños y pliegues en materiales más blandos como cobre, aluminio y zinc.
Protector de cuchillos de corte longitudinal
La cubierta sobre los cuchillos de corte longitudinal cuenta con un interruptor de seguridad incorporado en la bisagra, que se abre 180°. Este interruptor corta la alimentación a los rodillos de entrada y a la cizalla, permitiendo realizar los ajustes de los cuchillos de corte de forma segura. El amplio ángulo de apertura de la cubierta hace que no sea necesario ningún soporte adicional.
Rodillos enderezadores
La Forstner POWER COMPACT PRO está equipada con seis rodillos enderezadores que eliminan la “memoria del rollo” y garantizan láminas planas de manera constante. Los rodillos están fabricados en acero pulido con un diámetro de 4.3″ (110 mm). La presión sobre los rodillos se ajusta a través del sistema de control. Para aplicaciones más exigentes, hay disponibles rodillos enderezadores cromados, también de 4.3″ (110 mm) de diámetro, que ofrecen un funcionamiento más limpio y con menor necesidad de mantenimiento.
Cizalla guillotina
La cizalla guillotina es la solución perfecta para los clientes que buscan un corte rápido y preciso. Las cuchillas de la cizalla están fabricadas en acero al carbono para una larga vida útil, con una capacidad de hasta calibre 14 (2 mm) en acero (400 N/mm²). El marco reforzado garantiza un movimiento de corte suave y constante. La cizalla guillotina de la POWER COMPACT PRO cuenta con un ajuste del espacio de corte incorporado como característica estándar.
OPCIÓN
Aplicador de película
El aplicador de película puede montarse prácticamente en cualquier mesa. Mediante los rodillos de desviación y los rodillos de alimentación totalmente recubiertos de goma, la película protectora se aplica casi sin burbujas ni arrugas. El modelo F-AG z2mo cuenta con un brazo adicional con resorte de tensión para mantener la película estirada durante el movimiento de retorno. Este diseño es aplicable únicamente a sistemas de desenrollado simple.
OPCIÓN
Mesa con rodillo
La guía de bobina es un componente importante para la función y precisión de cada sistema. La mesa cuenta con una guía de bobina fija y otra ajustable manualmente con rodamientos de bolas. El ajuste de la guía móvil se realiza mediante un volante manual. Esta mesa específica tiene rodillos integrados en su superficie para garantizar un desplazamiento suave del material.
OPCIÓN
Unidades de desenrollado
Elige desde una cuna sencilla hasta versiones motorizadas. Lee más en cada producto correspondiente.
OPCIÓN
Pedal de control
Agrega un pedal de control a tu STRAIGHT para iniciar externamente la siguiente orden.
OPCIÓN
Rodillos de apriete totalmente recubiertos de goma
Si deseas preparar tu línea para un aplicador de película, la opción con rodillos totalmente recubiertos de goma es ideal para ti. Esto significa que tu línea estará perfectamente preparada para incorporar un aplicador de película en cualquier momento y con facilidad. Los rodillos de apriete totalmente recubiertos de goma están disponibles en versiones de 1250 mm (50″) y 1500 mm (60″).
OPCIÓN
Par de anillos separadores
Cuando necesites cortar tiras estrechas o realizar un corte de borde, tenemos la solución adecuada para ti. Utiliza nuestros anillos separadores, perfectamente adaptados a nuestros ejes de corte longitudinal, para garantizar resultados de corte aún mejores.
OPCIÓN
Transportador de salida

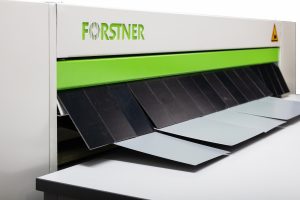

La cinta transportadora de salida está diseñada para moverse de forma sincronizada con la máquina, e incluye un rodillo eyector que sujeta las piezas durante el corte y las transporta fuera de la cizalla. Esto mejora significativamente la calidad y la seguridad del corte. Dispone de un motor y una cinta transportadora giratoria con rodillo eyector.
OPCIÓN
Mesa abatible (ACCESS)
Para facilitar el acceso al ajuste de las cuchillas, se puede instalar una mesa abatible entre la cortadora longitudinal y la cizalla guillotina. Esto mejora considerablemente la comodidad de operación, aunque amplía la máquina aproximadamente 800 mm (31.5″).
Aplicación de película
El equipo de aplicación de película puede montarse prácticamente en todas nuestras mesas de alimentación. Gracias a los rodillos de soporte y a los rodillos de alimentación recubiertos de goma, la película se adhiere a la lámina metálica sin riesgo de burbujas ni arrugas. El módulo F-AG z2mo cuenta con un brazo adicional con resorte de tensión que estira la película durante el movimiento de retorno. Este diseño es aplicable únicamente a sistemas con un solo desenrollador.
Descubre la herramienta de planificación inteligente para perfiles de chapa metálica
El procesamiento eficiente de chapa metálica comienza y termina con nuEvolution de nuIT: la herramienta de planificación inteligente que revoluciona todo tu proceso de fabricación. Combina nuEvolution con la impresionante potencia y agilidad de las máquinas de CIDAN para obtener un control perfecto, excelentes resultados, plazos de entrega más cortos y mayor rentabilidad. Todo lo que necesitas es una tableta o un portátil y tu dedo.
Especificaciones técnicas
| Modelo | POWER COMPACT PRO 1250 | POWER COMPACT PRO 1500 |
|---|---|---|
| Ancho de trabajo | 50″ (1250 mm) | 60″ (1500 mm) |
| Tipo | Enderezado, corte longitudinal y corte a medida automáticos | Enderezado, corte longitudinal y corte a medida automáticos |
| Rodillos enderezadores Ø | 4.3″ (110 mm) | 4.3″ (110 mm) |
| Acero dulce1 | 14 ga (2.0 mm) | 15 ga (1.7 mm) |
| Acero inoxidable2 | 16 ga (1.5 mm) | 18 ga (1.25 mm) |
| Eje de corte longitudinal Ø | 5.5″ (140 mm) | 5.5″ (140 mm) |
| Cuchillos de corte longitudinal, estándar | 5 pares | 5 pares |
| Velocidad | 82 feet/min (max. 25 m/min) | 82 feet/min (max. 25 m/min) |
