Forstner STRAIGHT

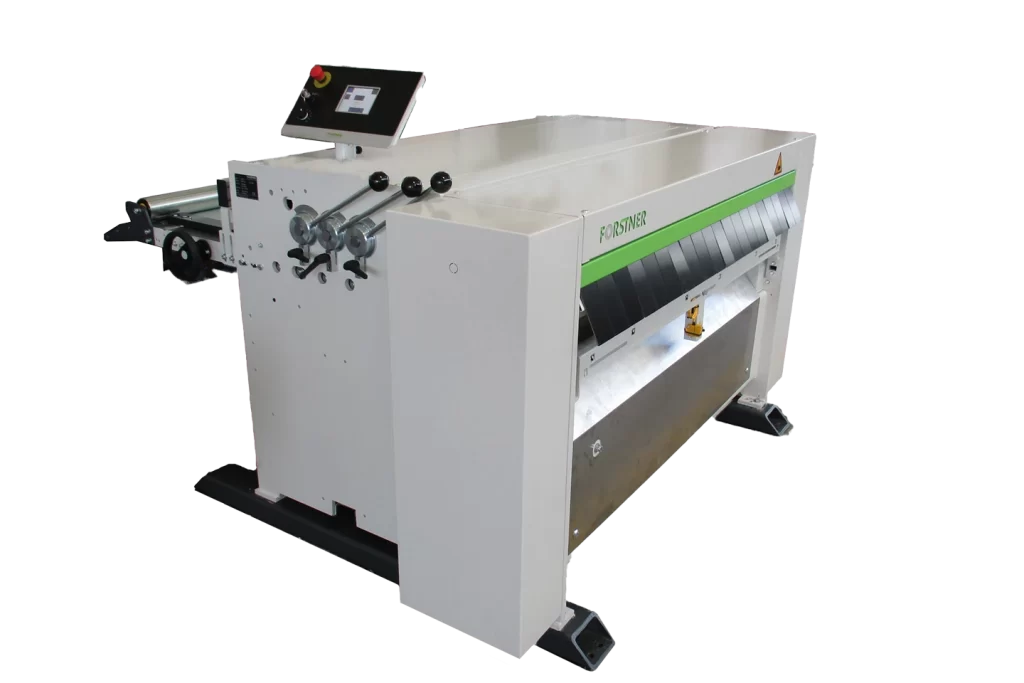

Las máquinas Forstner STRAIGHT Cut to Length son robustas y multifuncionales, diseñadas para enderezar y cortar láminas metálicas provenientes de bobinas de diferentes espesores. Equipadas con seis potentes rodillos enderezadores de acero pulido 42CrMo4, eliminan eficazmente la “memoria de la bobina”. La posición de los rodillos se ajusta fácilmente mediante manijas de bloqueo y una escala de guía.
STRAIGHT
Ventajas inteligentes
- Sistema de control con pantalla a color de 6”
- Cizalla con capacidad de 2,0 mm (14 ga) en acero
- Rueda de medición recubierta de goma
- Guía de alimentación ajustable
Principales ventajas
Construcción compacta y robusta
Interfaz fácil de usar, que permite un manejo sencillo incluso para operadores con menos experiencia.
Resultados de calidad, con cortes rectos y precisos de manera constante, lo que garantiza un producto final de alta calidad.
Capacidad
Precisión y flexibilidad inigualables
Longitud de trabajo
50″ – 60″
1250 mm – 1500 mm
Velocidad
82 feet/min
25 m/min
Espesor del acero
16 ga – 18 ga
1.5 mm – 1.0 mm
Mesa de alimentación
La mesa de alimentación cuenta con cuatro rodillos con rodamientos de bolas que guían la lámina metálica hacia los rodillos de entrada. Gracias a los rodamientos, la lámina puede moverse hacia adelante y hacia atrás sin riesgo de dañar los bordes. Además, ayudan a mantener el material paralelo y garantizan cortes perpendiculares.
Rodillos enderezadores
El modelo STRAIGHT de Forstner está equipado con seis rodillos enderezadores que eliminan la “memoria de la bobina” y ofrecen láminas planas de forma constante. Los rodillos están fabricados en acero pulido con un diámetro de 70 mm (2.7″). La presión sobre los rodillos se ajusta manualmente mediante manijas de bloqueo equipadas con escalas.
Sistema de control S1
El sistema de control S1 cuenta con una pantalla táctil y funciones intuitivas. Es fácil programar diferentes cantidades y longitudes. El sistema de control se comunica con un ojo electrónico y establece automáticamente el punto cero, realizando un corte limpio y perpendicular. Además, incluye una función de ahorro de material que detiene la máquina, eleva las cuchillas de corte longitudinal y avanza la lámina hacia la cizalla. De forma opcional, un control remoto inalámbrico puede operar un desenrollador o enrollador motorizado.
Guía de alimentación
Los rodillos de la guía de alimentación están inclinados para adaptarse al bucle del material proveniente de un desenrollador. Esto evita daños y pliegues en materiales más blandos como cobre, aluminio y zinc.
OPCIÓN
Aplicador de película
El aplicador de película puede montarse prácticamente en cualquier mesa. Mediante los rodillos de desviación y los rodillos de alimentación totalmente recubiertos de goma, la película protectora se aplica casi sin burbujas ni arrugas. El modelo F-AG z2mo cuenta con un brazo adicional con resorte de tensión para mantener la película estirada durante el movimiento de retorno. Este diseño es aplicable únicamente a sistemas de desenrollado simple.
OPCIÓN
Mesa con rodillo
La guía de bobina es un componente importante para la función y precisión de cada sistema. La mesa cuenta con una guía de bobina fija y otra ajustable manualmente con rodamientos de bolas. El ajuste de la guía móvil se realiza mediante un volante manual. Esta mesa específica tiene rodillos integrados en su superficie para garantizar un desplazamiento suave del material.
OPCIÓN
Unidades de desenrollado
Elige desde una cuna sencilla hasta versiones motorizadas. Lee más en cada producto correspondiente.
OPCIÓN
Pedal de control
Agrega un pedal de control a tu STRAIGHT para iniciar externamente la siguiente orden.
OPCIÓN
Ejes enderezadores con cromado duro
Para aplicaciones más exigentes y una mayor vida útil, recomendamos los ejes con cromado duro en la enderezadora.
OPCIÓN
Selector de bobinas manual
El selector de bobinas manual es una solución muy rentable para realizar cambios de lámina metálica de forma rápida y sencilla. Se pueden fijar hasta ocho bobinas en el selector manual. La lámina deseada se introduce manualmente en la máquina siguiente mediante un volante manual.
OPCIÓN
Rodillos de apriete totalmente recubiertos de goma
Si deseas preparar tu línea para un aplicador de película, la opción con rodillos totalmente recubiertos de goma es ideal para ti. Esto significa que tu línea estará perfectamente preparada para incorporar un aplicador de película en cualquier momento y con facilidad. Los rodillos de apriete totalmente recubiertos de goma están disponibles en versiones de 1250 mm (50″) y 1500 mm (60″).
OPCIÓN
Enrollador
Con este enrollador, las tiras cortadas o anchas pueden rebobinarse fácilmente. Las bobinas se enrollan firmemente hasta un diámetro de 508 mm, obteniendo una bobina visualmente limpia después del enrollado y la extracción. El enrollador cuenta con un brazo bailarín, discos separadores, un freno de fieltro neumático, un motor y un mandril hidráulico.
OPCIÓN
Cizalla de rodillos para acero inoxidable
Actualiza la cizalla de rodillos para el corte de acero inoxidable. Disponible en versiones de 1250 mm (49″) y 1500 mm (59″).
OPCIÓN
Cizalla guillotina para acero inoxidable
Actualiza la cizalla guillotina para el corte de acero inoxidable. Disponible en versiones de 1250 mm (49″) y 1500 mm (59″).
OPCIÓN
Actualización de velocidad
La velocidad estándar de la serie COMPACT es de 25 m/min (82 ft/min). Puedes aumentar la velocidad a 35 m/min (114 ft/min) o 45 m/min (147 ft/min).
Aplicación de película
El equipo de aplicación de película puede montarse prácticamente en todas nuestras mesas de alimentación. Gracias a los rodillos de soporte y a los rodillos de alimentación recubiertos de goma, la película se adhiere a la lámina metálica sin riesgo de burbujas ni arrugas. El módulo F-AG z2mo cuenta con un brazo adicional con resorte de tensión que estira la película durante el movimiento de retorno. Este diseño es aplicable únicamente a sistemas con un solo desenrollador.
Descubre la herramienta de planificación inteligente para perfiles de chapa metálica
El procesamiento eficiente de chapa metálica comienza y termina con nuEvolution de nuIT: la herramienta de planificación inteligente que revoluciona todo tu proceso de fabricación. Combina nuEvolution con la impresionante potencia y agilidad de las máquinas de CIDAN para obtener un control perfecto, excelentes resultados, plazos de entrega más cortos y mayor rentabilidad. Todo lo que necesitas es una tableta o un portátil y tu dedo.
Especificaciones técnicas
| Modelo | STRAIGHT CUT 1250 | STRAIGHT CUT 1500 | STRAIGHT PRO 1250 | STRAIGHT PRO 1500 |
|---|---|---|---|---|
| Ancho de trabajo | 50″ (1250 mm) | 60″ (1500 mm) | 50″ (1250 mm) | 60″ (1500 mm) |
| Tipo | Enderezado y corte a medida | Enderezado y corte a medida | Enderezado y corte a medida | Enderezado y corte a medida |
| Rodillos enderezadores Ø | 2.76″ (70 mm) | 2.76″ (70 mm) | 2.76″ (70 mm) | 2.76″ (70 mm) |
| Acero1 | 18 ga (1.0 mm) | 18 ga (1.0 mm) | 16 ga (1.5 mm) | 18 ga (1.2 mm) |
| Acero inoxidable2 | 24 ga (0.6 mm) | 24 ga (0.6 mm) | 20 ga (1.0 mm) | 20 ga (1.0 mm) |
| Velocidad | max. 82 ft/min (25 m/min) | max. 82 ft/min (25 m/min) | max. 82 ft/min (25 m/min) | max. 82 ft/min (25 m/min) |
