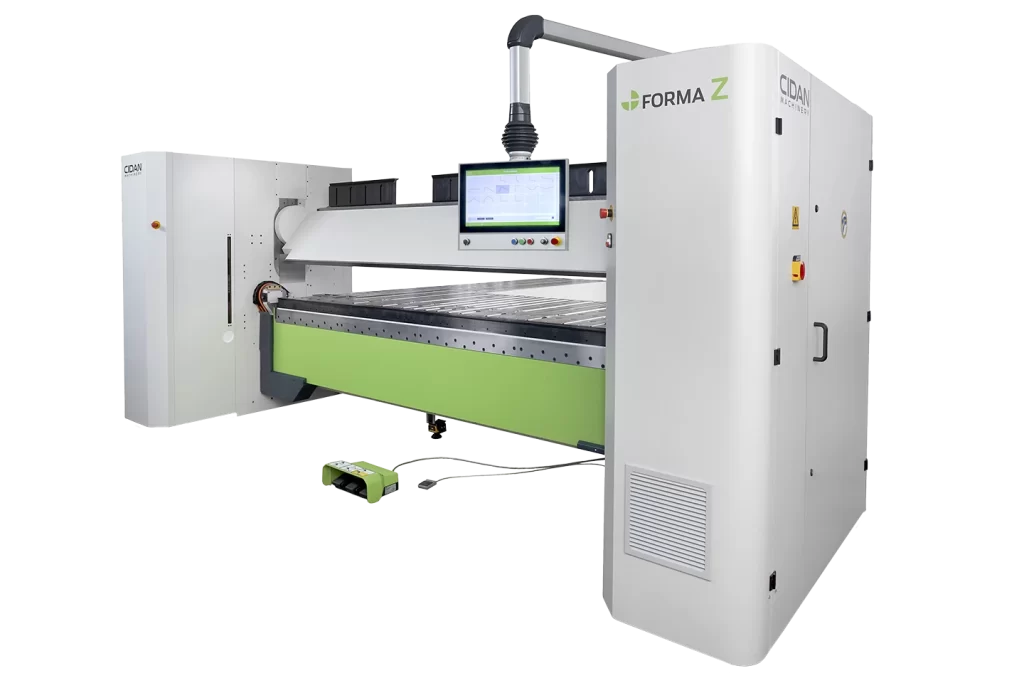

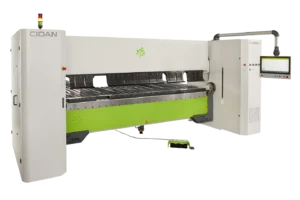

Plegadora de subida/bajada CIDAN FORMA Z
La máquina plegadora CIDAN FORMA Z refleja nuestra experiencia y conocimiento en la fabricación de maquinaria, acumulados desde 1907. La FORMA Z es rápida, precisa y está diseñada para un funcionamiento continuo. La CIDAN FORMA Z es un recurso de producción potente, versátil y eficiente que cumple con todos los criterios importantes que se deben esperar de una máquina plegadora industrial.
Flexibilidad, precisión y ergonomía
El diseño de la viga de plegado permite realizar dobleces fácilmente en ambas direcciones. La rotación de la viga Combi entre dos juegos de herramientas y su geometría única te ofrecen un espacio de trabajo inigualable. El sistema de bloqueo de herramientas es automático para permitir un cambio rápido y una configuración ágil. Esto, combinado con la segmentación completa de las herramientas en la viga superior, inferior y de plegado, te brinda la máxima posibilidad de dar forma a tus piezas.
Los accionamientos servoeléctricos garantizan la máxima precisión en el posicionamiento y el plegado. En combinación con nuestro sistema de compensación controlado por CNC, podemos doblar materiales y espesores diferentes con el mejor resultado posible.
La configuración del tope trasero es completamente flexible (formas J, L o U), de acuerdo con las necesidades de producción.
Agiliza y optimiza tu trabajo
Junto con las pinzas de vacío, que posicionan automáticamente el material, tu trabajo se agiliza y optimiza significativamente. La gran cantidad de pinzas de vacío con múltiples ventosas sujeta la pieza de trabajo en cualquier lugar del tope trasero. El posicionamiento de cada línea de plegado es automático; el operador solo necesita girar las chapas.
En combinación con múltiples estaciones de herramientas, se incrementa la producción con la mejor flexibilidad, precisión, seguridad y ergonomía, con o sin robot.
Principales ventajas
Tiempo: no es necesario voltear el material y se dispone de un proceso de plegado semiautomático, lo que ahorra tiempo y dinero.
Velocidad: máquina totalmente eléctrica con movimiento excéntrico de la viga superior, lo que reduce el costo por pieza.
Exactitud y precisión: la segmentación de todas las herramientas amplía el rango de piezas que pueden doblarse, en combinación con el sistema de compensación automática.
Capacidad
Ya sea que trabajes con series cortas o largas, procesando una o varias piezas de chapa a la vez, piezas pequeñas o grandes, piezas con forma de caja o perfiles con una combinación de pliegues en Z y pliegues centrales, ¡esta es la máquina ideal para ti!
Longitud de trabajo
126″ – 161″
(3200 – 4100 mm)
Altura de apertura
16.3″
(413 mm)
Espesor del acero
11 – 12 ga
3.0 – 2.5 mm
Plegado ascendente/descendente
La plegadora doble FORMA Z está diseñada principalmente para doblar piezas complejas que requieren una manipulación exigente. La máquina dobla en ambas direcciones, sin necesidad de voltear el material durante la producción.
Ajuste automático del centro de plegado
El ajuste del centro de plegado controlado por CNC garantiza que se establezca el radio correcto para los diferentes materiales y espesores.
También permite aplicar técnicas de plegado avanzadas.
Ajuste automático del espesor del material y posición de desvío
El ajuste del espesor del material está controlado por el software.
La posición de desvío de hasta 150 mm (5,9″) permite rodear las bridas al cambiar entre pliegues positivos y negativos.
Detección automática de herramientas en la viga de plegado
Para evitar daños en las herramientas y en la máquina, nuestro sistema automático de detección de herramientas en la viga de plegado verifica si se está utilizando el ancho de herramienta correcto según el programa de plegado en el control CNC.
La única máquina Up/Down del mercado con esta característica.
Viga superior: dos formas diferentes
La FORMA Z está disponible con dos formas diferentes de viga superior:
- Viga combinada rotativa
- Viga superior vertical
Viga superior

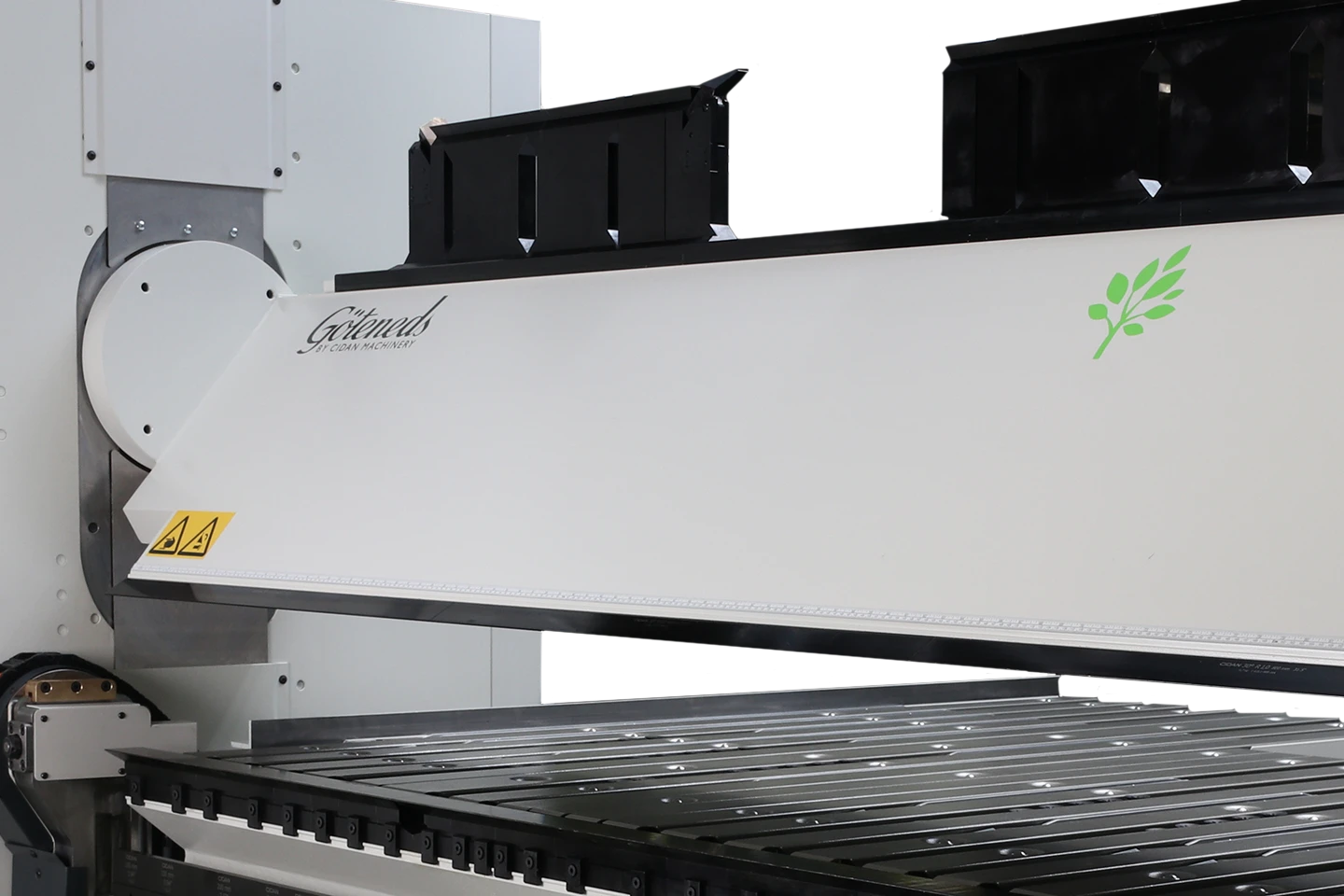

La viga combinada ofrece una flexibilidad incomparable; puedes cambiar entre la barra recta y las herramientas altas divididas en cuestión de segundos.
La viga combinada aumenta la flexibilidad para diferentes formas de perfiles. Esto permite fabricar una mayor variedad de piezas sin necesidad de cambiar las herramientas.
La viga superior vertical ofrece el máximo espacio libre en la parte frontal y trasera de las herramientas de la viga superior. Perfecta para doblar casetes desde la parte frontal o trasera de la FORMA Z.
Viga superior: accionamiento excéntrico
El sistema de sujeción con accionamiento excéntrico elimina el desgaste durante el movimiento, lo que garantiza una larga vida útil del mecanismo.
El sistema de sujeción excéntrico de doble motor proporciona una alta presión de sujeción para el cierre de pliegues.
Ofrece una alta velocidad de apertura y cierre, así como alturas de apertura ajustables.
La fuerza de sujeción para materiales sensibles se puede ajustar desde el control.
Lubricación automática

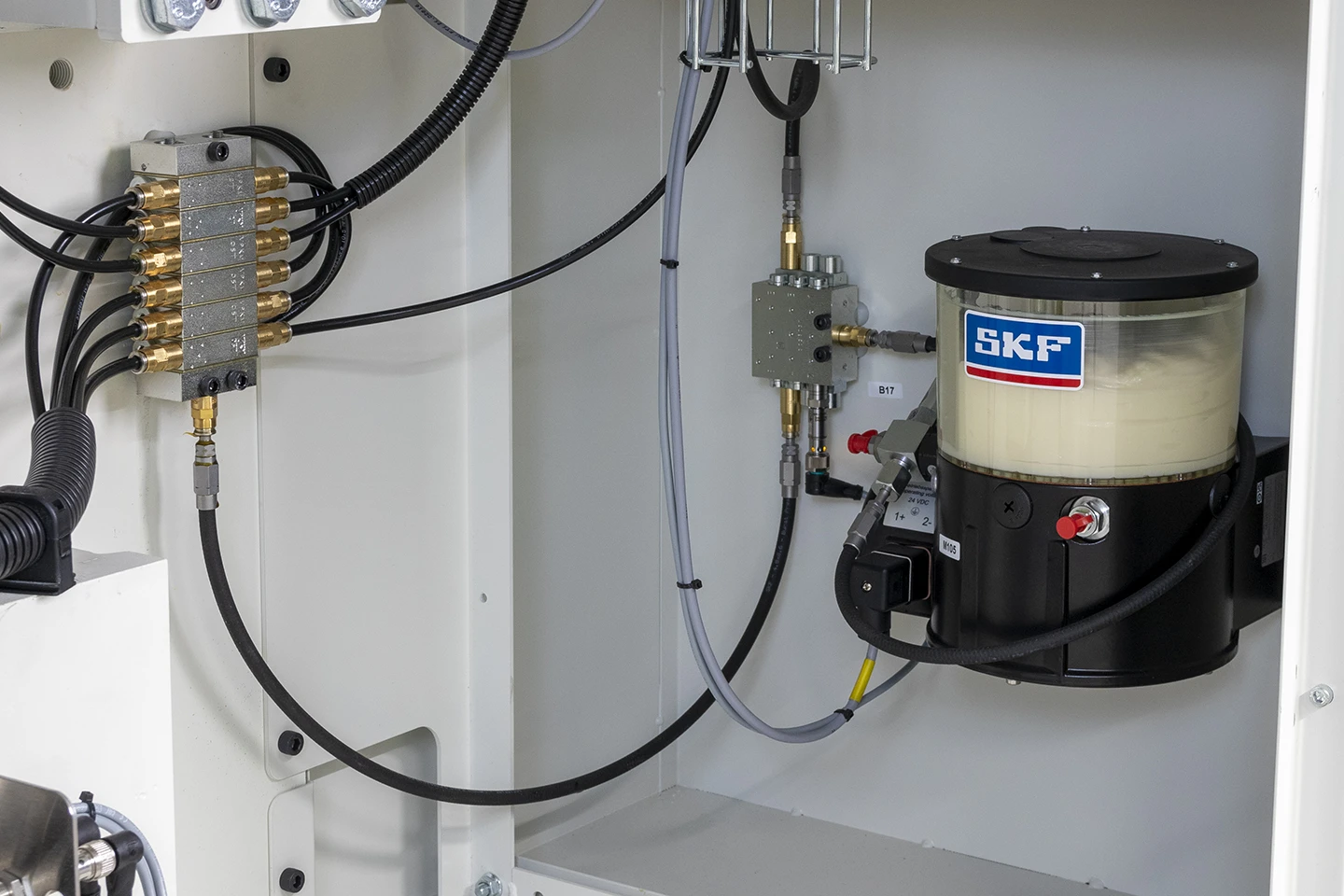

La FORMA Z está equipada con un sistema de lubricación automatizado. Las guías, los accionamientos y el eje de plegado reciben la cantidad exacta de lubricación según la carga de trabajo de la máquina.
Está completamente controlado por el sistema CNC.

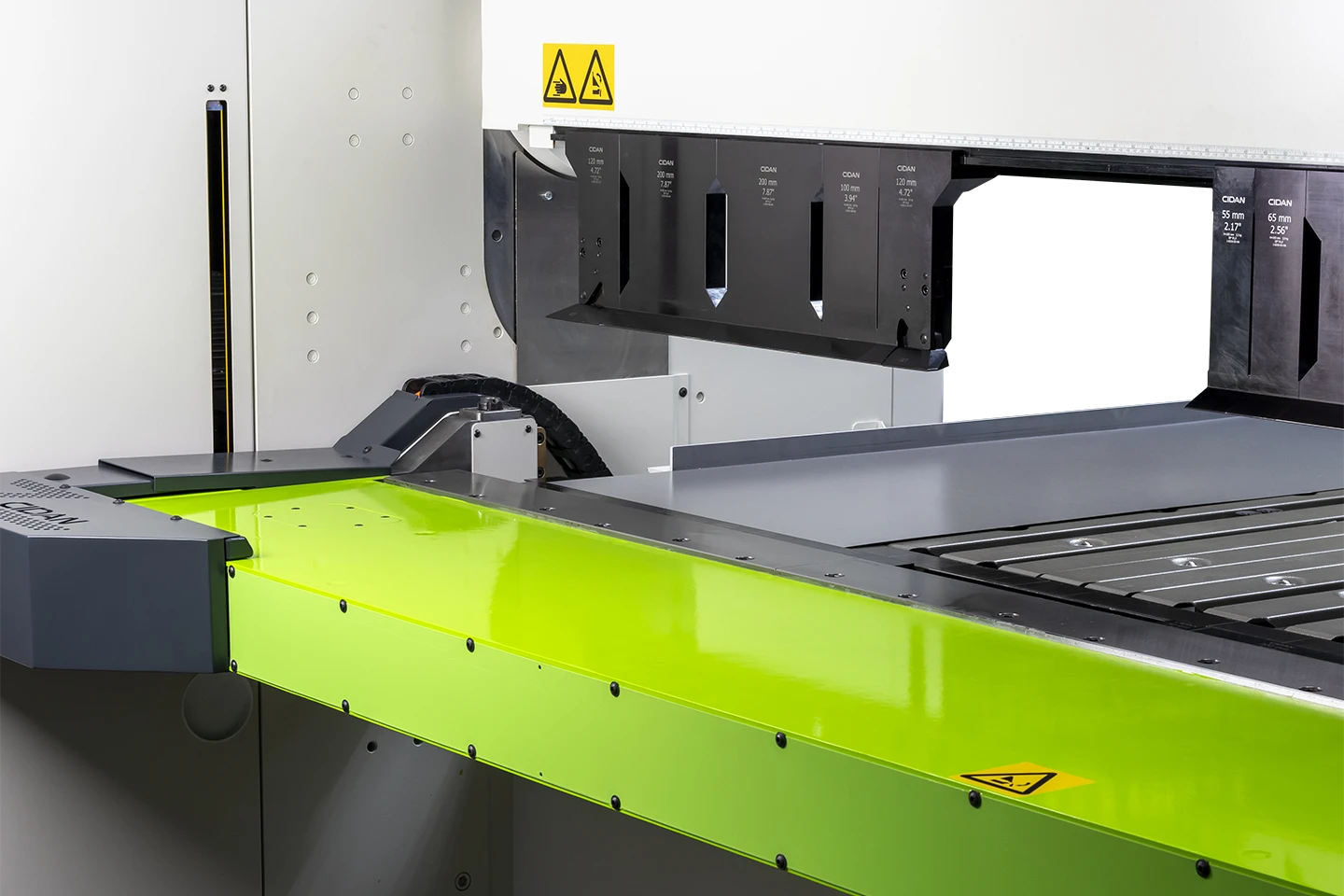

Viga de plegado
La viga de plegado está impulsada por dos motores de 4 kW (5,4 hp) y es muy rígida y estable.
Función de tope frontal
La viga de plegado puede utilizarse como tope frontal de hasta 148 mm y permite usar el mismo programa para diferentes tamaños de chapa.
Ajuste automático del centro de plegado
El ajuste del centro de plegado controlado por CNC garantiza que se establezca el radio correcto para los diferentes materiales y espesores.
También permite aplicar técnicas de plegado avanzadas.
Ajuste automático del espesor del material y posición de desvío
El ajuste del espesor del material está controlado por el software.
La posición de desvío de hasta 150 mm (5,9″) permite rodear las bridas al cambiar entre pliegues positivos y negativos.
Compensación automática de las herramientas de plegado
La compensación de la viga de plegado está controlada por el software. El software admite diferentes tablas de materiales en el mismo programa, por lo que se pueden utilizar los ajustes correctos tanto para los lados largos como para los cortos.
Herramientas
Viga superior:
- Herramientas segmentadas altas tipo “pie de cabra”
- Barra recta / afilada
Viga de plegado:
- Herramienta segmentada de la viga de plegado en diferentes anchosSegmented folding beam tool in different widths
Herramienta de viga inferior:
- Herramienta segmentada de la viga inferior con una altura de 50 mm (1,9″)

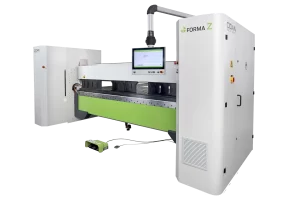

Herramientas altas divididas
El juego de herramientas altas divididas para cajas ofrece un espacio libre de 203 mm (7,9″) de altura. Con las herramientas altas divididas se obtiene más espacio libre y es posible plegar cajas con medidas muy precisas.
Todas las herramientas altas divididas están segmentadas desde 35 mm (1,3″) hasta 200 mm (7,8″) de ancho.

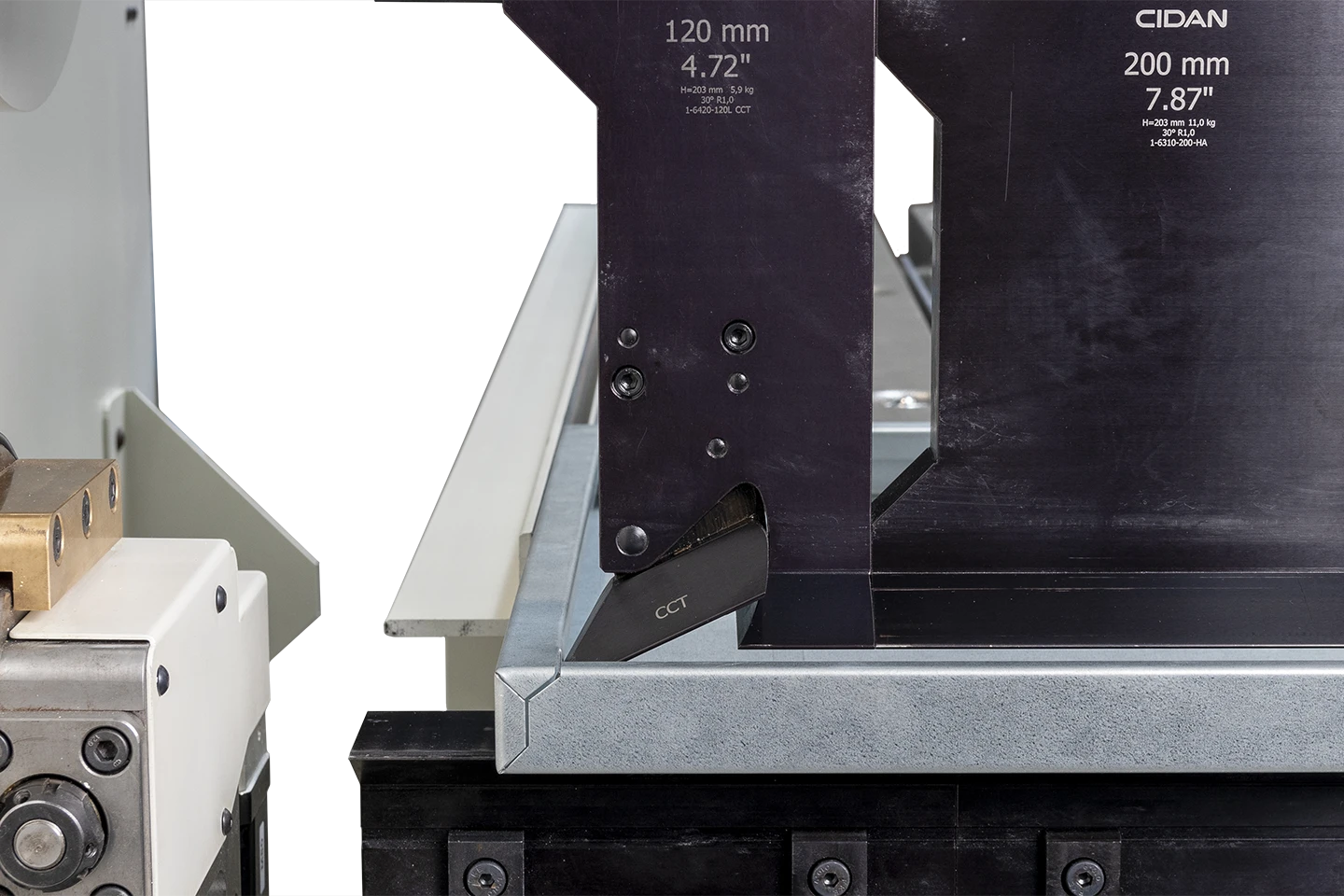

Herramientas de esquina plegables (opcional)
Las herramientas de esquina plegables permiten una automatización completa al plegar piezas de cuatro lados, como puertas, revestimientos y paneles. Las herramientas se voltean automáticamente cuando la viga superior se eleva fuera de la caja.
Se venden en pares, derecha e izquierda.

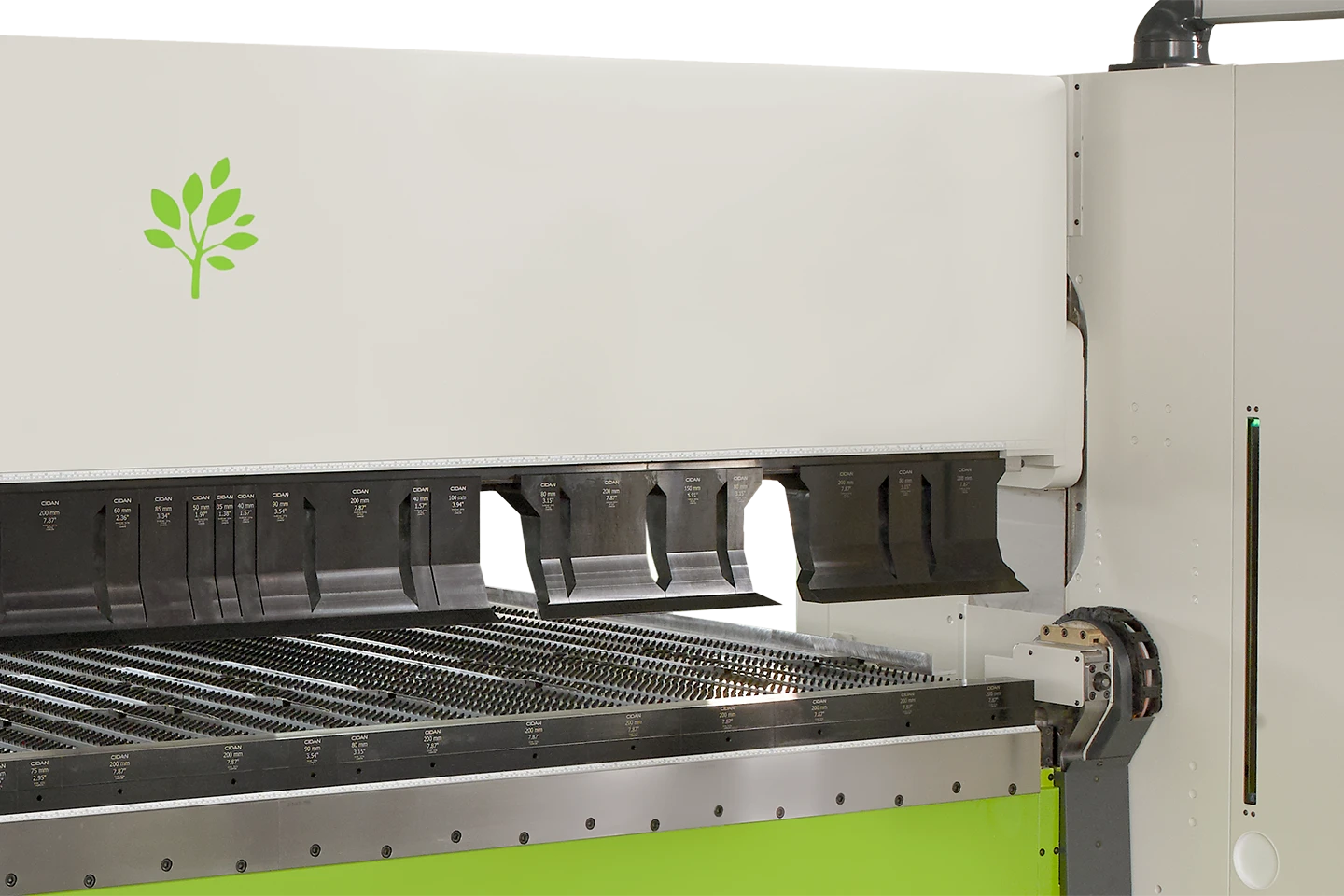

Barra recta (herramienta afilada)
La viga superior combinada está equipada con una barra recta que puede utilizarse para piezas o perfiles de longitud completa.
Ventaja: se puede utilizar la forma de viga superior de 45°.
La barra recta está dividida en segmentos de 800 mm o 900 mm, lo que permite un cambio rápido y sencillo, además de reducir los costos de sustitución en caso de daño.
Herramientas de la viga de plegado
Las herramientas de la viga de plegado están disponibles en varios anchos, desde 8 mm (0,3″) hasta 25 mm (0,9″). Todas las herramientas de plegado están segmentadas en longitudes que van desde 35 mm (1,3″) hasta 200 mm (7,8″).
Con un espacio libre de 78 mm (3,0″) hasta el asiento de la herramienta, es posible realizar la mayoría de los pliegues con diferentes líneas de doblado.
Herramientas de la viga inferior
Todas las herramientas inferiores de 50 mm (1,9″ de altura) están segmentadas desde 35 mm (1,3″) hasta 200 mm (7,8″) de ancho.
Las herramientas divididas de la viga inferior, en combinación con un tope trasero de altura ajustable, ofrecen una flexibilidad total para conformar piezas.
Calidad y radio de las herramientas
Elige entre tres opciones en cuanto a la calidad de las herramientas:
Estándar
Endurecida
Premium – acero Toolox
Todas las herramientas de las vigas superior e inferior pueden suministrarse con un borde afilado (S1) y también con diferentes radios (por ejemplo, R1 o R2).
Tope trasero
El tope trasero AGS (Accurate Gauging System) tiene una estructura rígida y está accionado por un servomotor, un husillo de bolas y guías lineales, lo que garantiza la máxima precisión y repetibilidad. La velocidad del tope trasero aumenta la productividad y, al mismo tiempo, reduce los costos de la operación de conformado.
Tope trasero AGS
La unidad base tiene forma de U, con una profundidad de 61.0″ (1550 mm) en los laterales y 41.3″ (1050 mm) en el centro. El recorte profundo en la parte central permite acercarse más a la línea de plegado. Además, su gran anchura ofrece la máxima operatividad de la máquina.
Al utilizar agarradores de vacío, la mesa queda completamente plana y la lámina puede rotarse fácilmente.
Puedes diseñar tu propio tope trasero según tus necesidades, combinando diferentes módulos.
Es posible añadir extensiones laterales, a la izquierda y/o a la derecha, según la longitud de trabajo de la máquina.
Para aplicaciones de gran tamaño, como paneles, puertas y gabinetes, se recomienda un tope trasero en forma de J o de U.
Incluso piezas de 9.8′ (3 m) y 13.1′ (4 m) pueden ser manipuladas fácilmente por un solo operador.

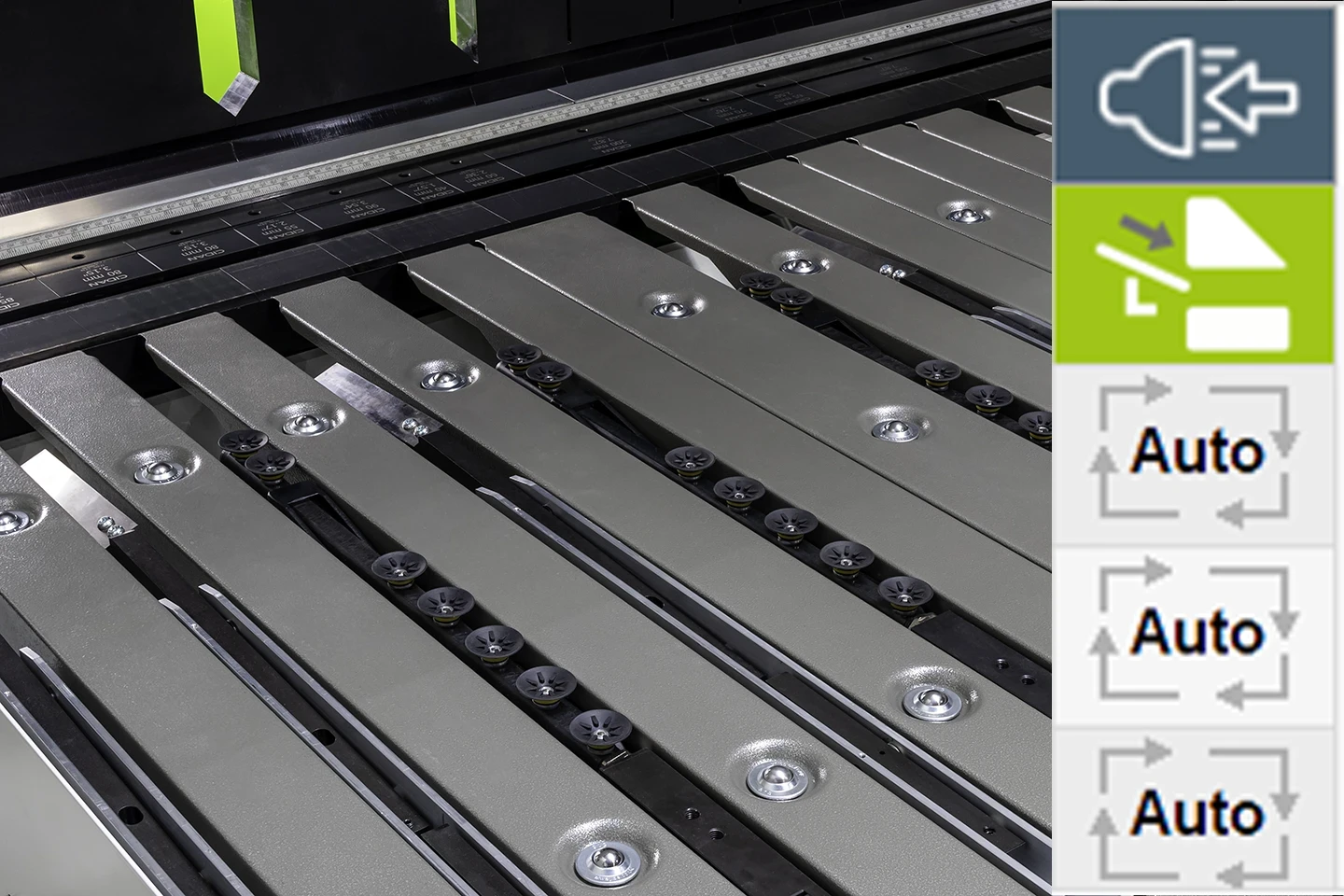

Agarradores de vacío
Permiten realizar secuencias de plegado totalmente automatizadas.
Al estar divididos en grupos, es posible preparar la siguiente lámina en la mesa mientras se fabrica la pieza actual.
La gran cantidad de ventosas evita que la lámina se deslice durante la secuencia de plegado automatizada.
Tope trasero de altura ajustable (opcional)
El tope trasero de altura ajustable (0 – 1.97″ / 50 mm) te ofrece total flexibilidad en la conformación de piezas.
- Las estampaciones en las piezas pueden compensarse.
- Permite doblar perfiles complejos desde el lado de la viga de plegado.
Los materiales con superficie delicada o prelacada, sin protección de lámina plástica, pueden requerir una mesa con cepillos (opcional) en lugar de la solución con bolas de rodamiento. Suave con la superficie y fácil de limpiar.

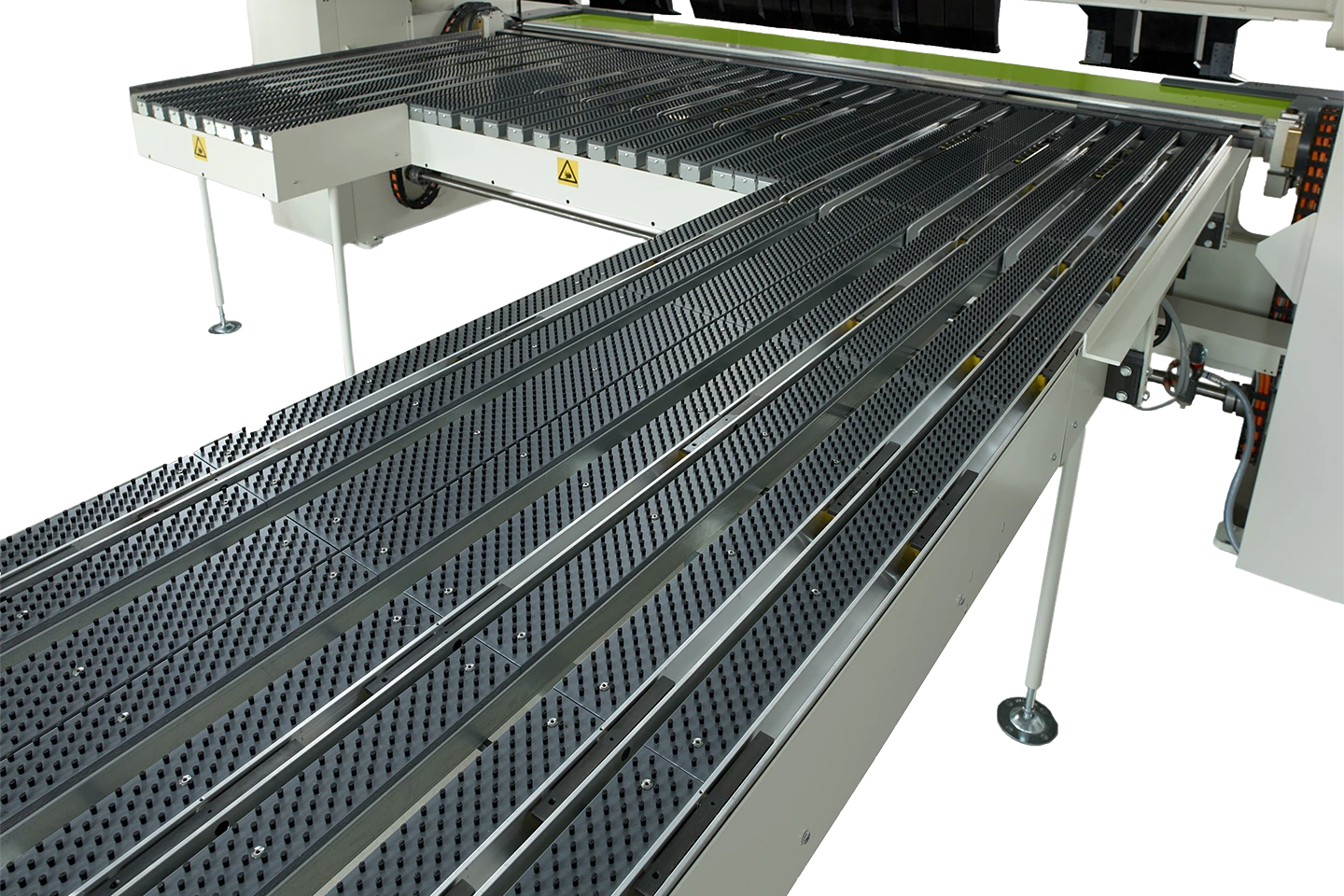

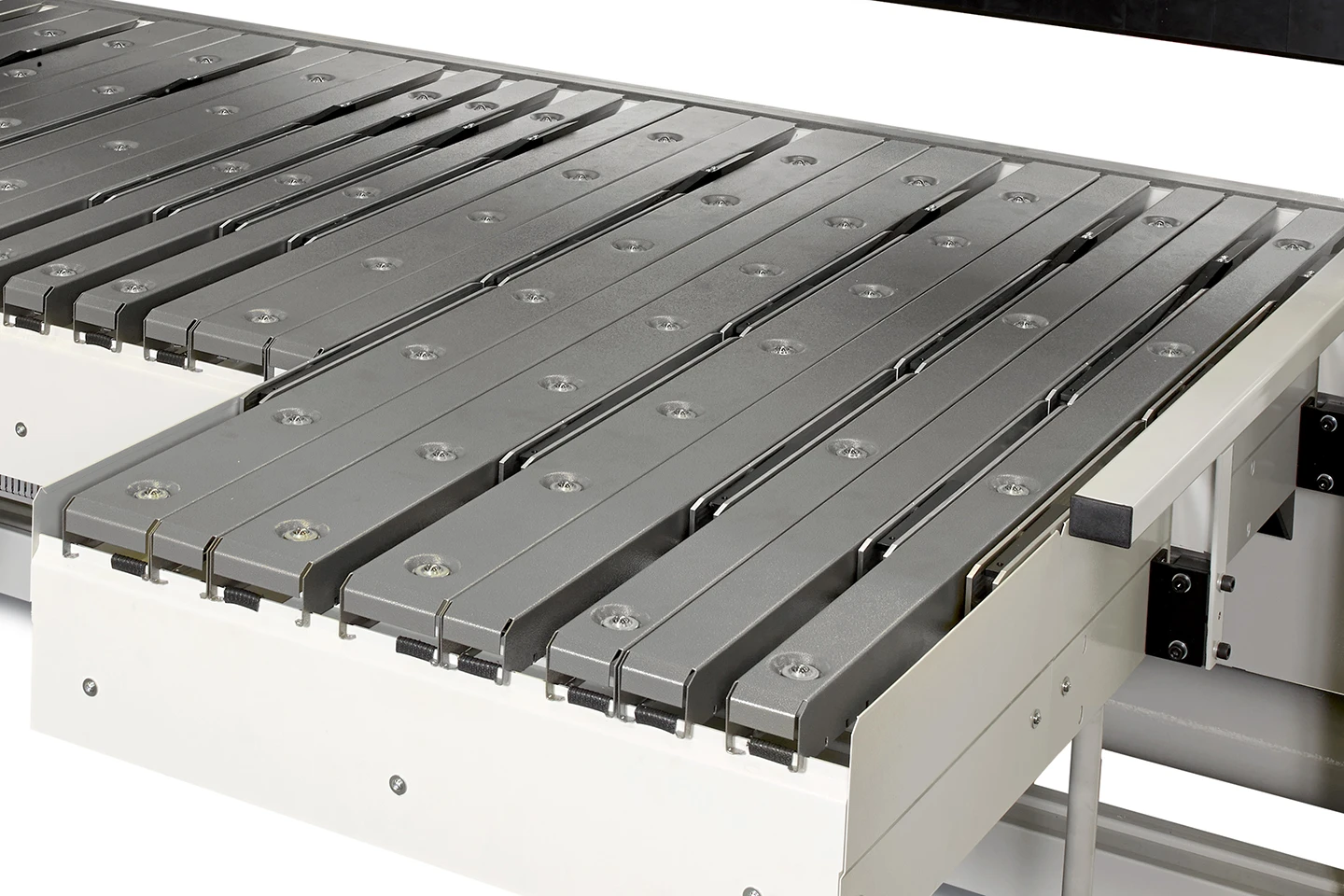

Bolas de rodamiento o mesas con cepillos (opcional)
En la versión estándar, la FORMA Z está equipada con mesas de tope traseras con bolas de acero.
Sistema de control CNC ProLink
La FORMA Z incluye el sistema de control ProLink y una pantalla táctil de 21.5″ (546 mm).
El software ProLink ha sido desarrollado por CIDAN específicamente para sus plegadoras.
El control basado en Windows con pantalla táctil de 21.5″ (546 mm) es fácil y rápido de aprender a usar.
Sistema de control ProLink
El control es fácil y rápido de aprender; la navegación guía al operador durante todo el proceso de programación.
Se muestran imágenes gráficas interactivas con instrucciones como “girar” o “voltear” la pieza, algo esencial para poder producir correctamente detalles complejos.
Cada línea de plegado se muestra junto con la herramienta seleccionada y su situación de plegado.
Las posibles colisiones se indican en pantalla, y el operador decide si la pieza debe producirse o no.
Los ajustes de plegado se basan en tablas de datos del material y el sistema calcula automáticamente la compensación de plegado.
En el control CNC se pueden almacenar una gran cantidad de programas.
Cada programa puede guardarse con un ícono gráfico y un nombre, lo que facilita su búsqueda posterior en la biblioteca.

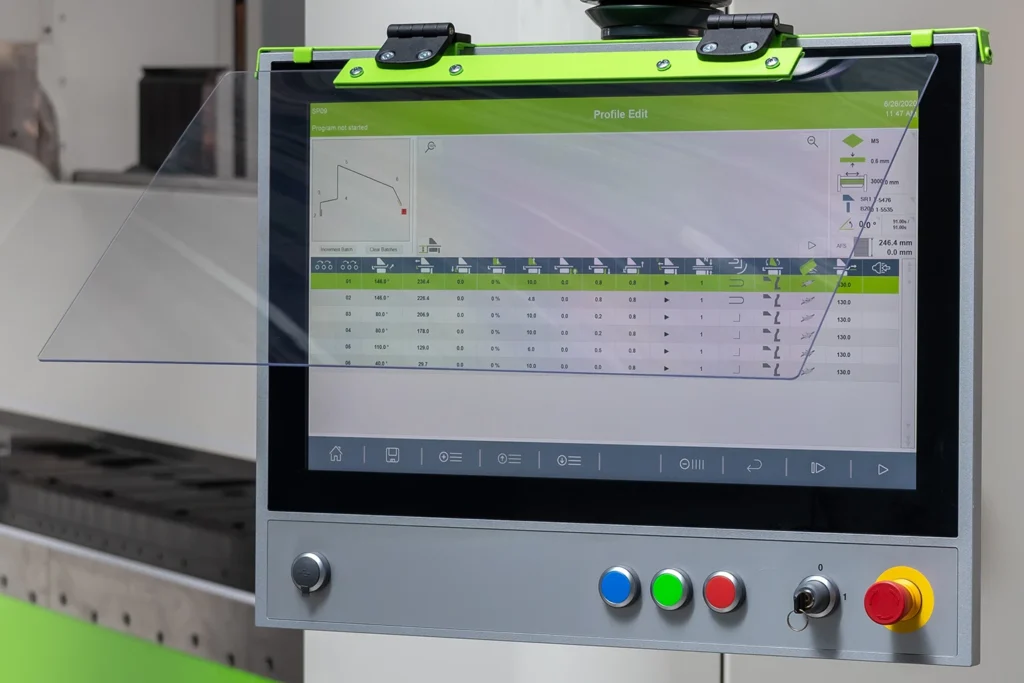

Protector de pantalla
Para evitar daños en la pantalla, el sistema de control ProLink se entrega con un protector de pantalla incluido de serie.
ProLink offline (opcional)
Con el software offline podrás programar las piezas desde la oficina.
Guarda los programas de plegado en una carpeta de red.
Carga los programas desde esa carpeta directamente en el control de la máquina.
Mantén un alto tiempo de producción en la máquina: programa de forma offline.
Bloqueo neumático de herramientas
Bloqueo automático de herramientas; todas las herramientas en la viga superior y en la viga de plegado se bloquean neumáticamente.

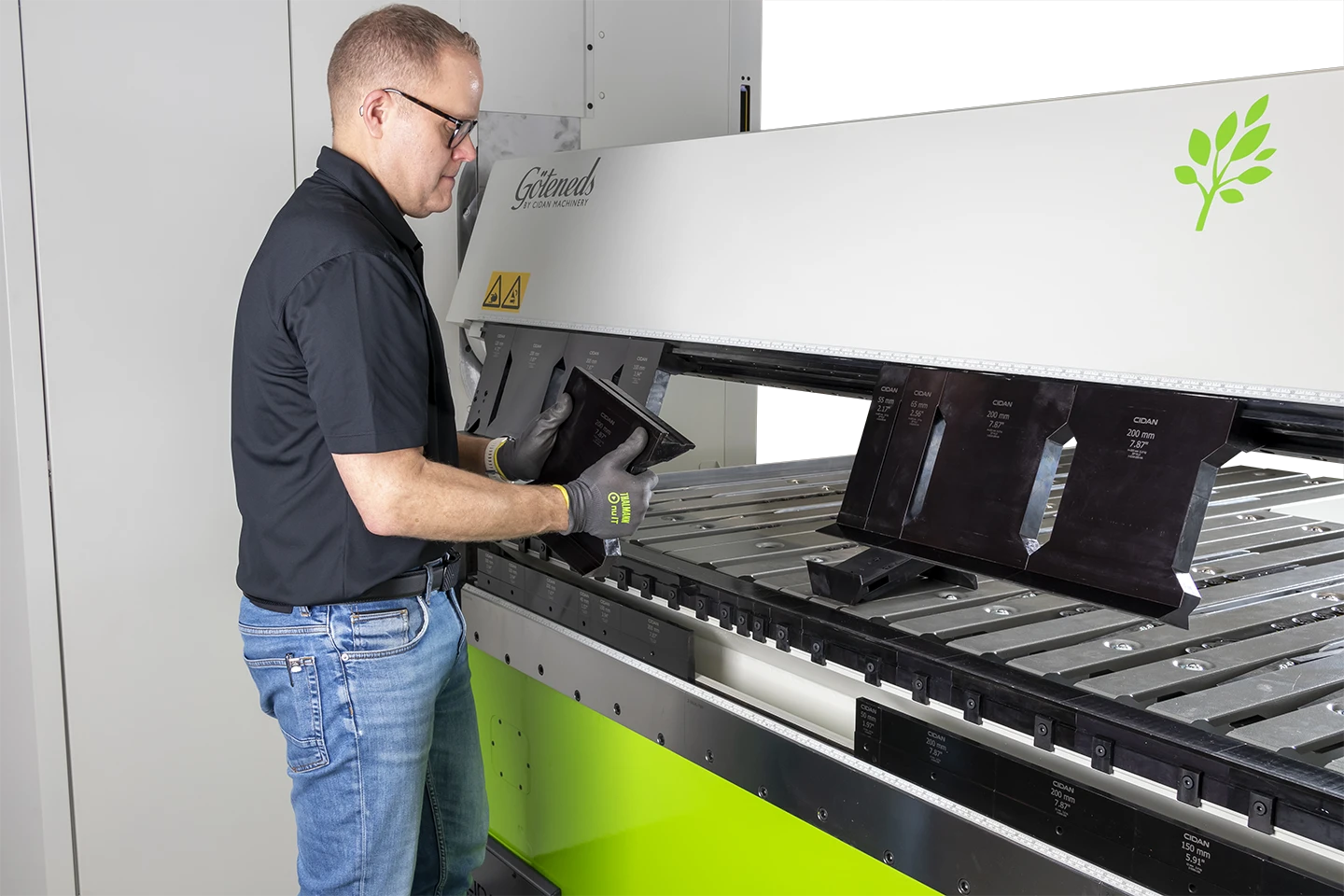

Cambio de herramientas en la viga superior y en la viga de plegado
La posición automática de cambio de herramientas facilita y hace más ergonómico cambiar o mover las herramientas en la viga superior o en la viga de plegado.
Al ajustar una nueva longitud de trabajo, liberar, añadir o deslizar herramientas, así como colocarlas a los lados, es un proceso simple y rápido.
Según el tipo de material, es posible trabajar con espacios entre las estaciones de herramientas de acuerdo con los requisitos de la pieza.
OPCIÓN

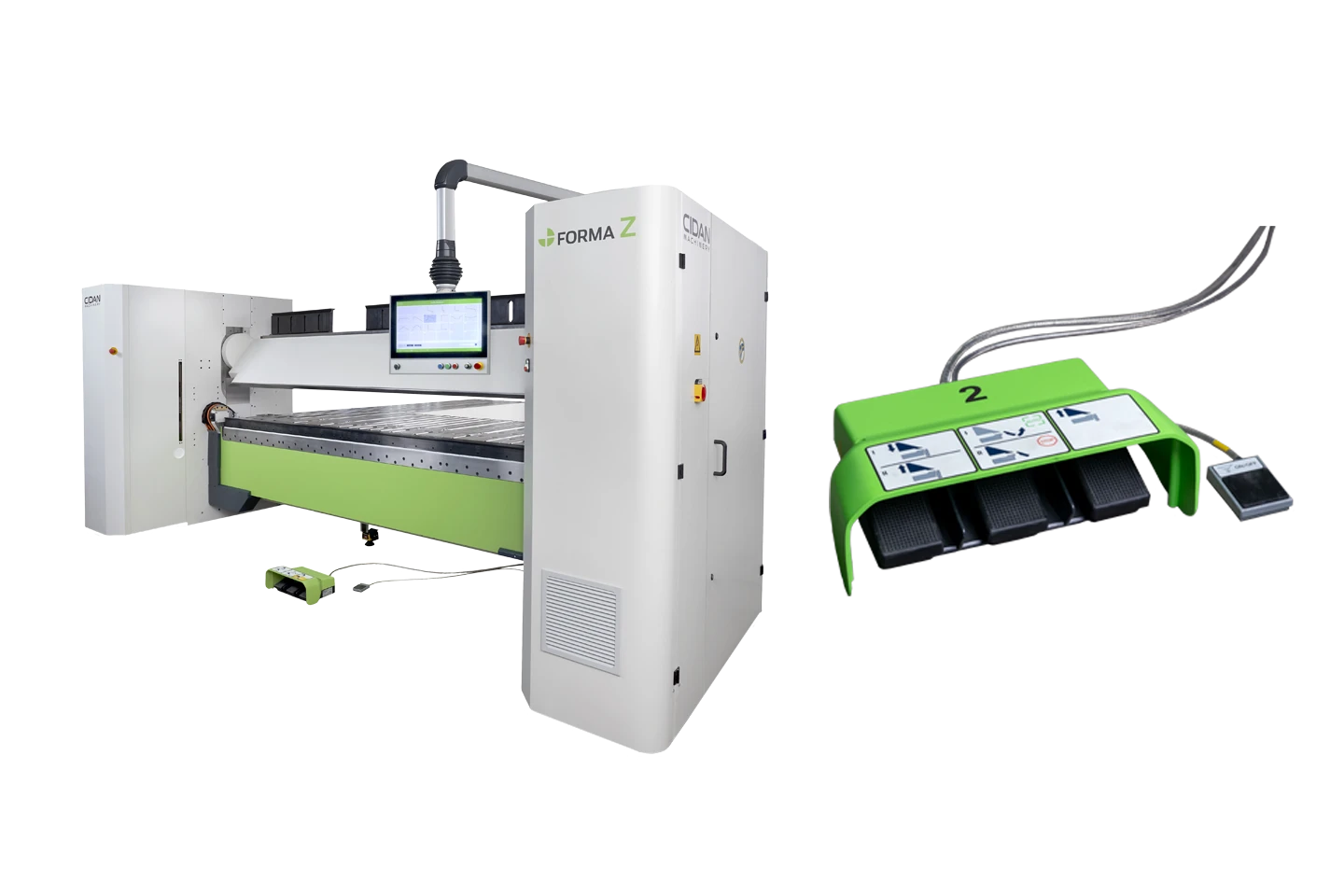

Paquete de operación desde el lado de plegado
Permite trabajar con perfiles pequeños o complicados que no pueden plegarse en una secuencia automática.
El control está montado en un brazo colgante y puede trasladarse fácilmente al lado de la viga de plegado.
Cambia al lado de plegado y utiliza el pedal ubicado frente a la viga de plegado.
El sistema de vacío también puede utilizarse al trabajar desde el lado de la viga de plegado.
Seguridad: trabajo en el lado de plegado
La cortina de luz de seguridad protege al operador de los movimientos y la rotación de la viga superior.
El escáner láser de suelo protege al operador del movimiento de la viga de plegado.
Cuando se trabaja desde el lado de la viga de plegado, solo se permite el plegado hacia arriba (positivo).
Velocidad reducida de la viga de plegado.
Parada de seguridad de la viga superior a 6 mm (0,24″).
Velocidad reducida de la viga superior si se interrumpe la cortina de luz.
Tres botones de parada de emergencia disponibles en la parte frontal.
Dos interruptores de emergencia en los pedales.
OPCIÓN
Diferentes configuraciones de tope trasero
OPCIÓN
Tope trasero de altura ajustable
OPCIÓN
Calidad y radio de las herramientas
OPCIÓN
Herramientas de esquina plegables
OPCIÓN
Interfaz para robot
OPCIÓN
Importación 3D
OPCIÓN
Agarrador de vacío en el tope trasero
OPCIÓN
Programación offline
Con la opción de software offline en PROLINK W, la programación puede realizarse desde la oficina, fuera de la máquina.
OPCIÓN
Salidas auxiliares
6 salidas para ProLink W.
Importación 3D
AutoPOL – Importación 3D a ProLink. Trabajamos junto con el desarrollador de software AutoPOL y hemos dado un paso adelante al mejorar las posibilidades de importación de archivos, facilitando aún más la integración de la máquina en tu trabajo diario.
Especificaciones técnicas
| Modelo | FORMA Z 32 | FORMA Z 41 |
|---|---|---|
| Longitud de trabajo | 126″ (3200 mm) | 161″ (4100 mm) |
| Acero* (400 N/mm2) | 11ga (3.0 mm) | 12ga (2.5 mm) |
| Acero inoxidable* (600 N/mm2) | 14ga (2.0 mm) | 16ga (1.5 mm) |
| Aluminio* (200 N/mm2) | 0.178″ (4.5 mm) | 0.138″ (3.5 mm) |
| Altura de apertura de la viga de sujeción | 8.27″ (210 mm) | 8.27″ (210 mm) |
| Peso | 15,344 lbs (6960 kg) | 18,408 lbs (8350 kg) |
| Viga de sujeción motorizada | 2×1.5hp (2 x 1.1 kW) | 2×1.5hp (2 x 1.1 kW) |
| Viga de plegado motorizada | 2×5.4hp (2 x 4,0 kW) | 2×5.4hp (2 x 4,0 kW) |
