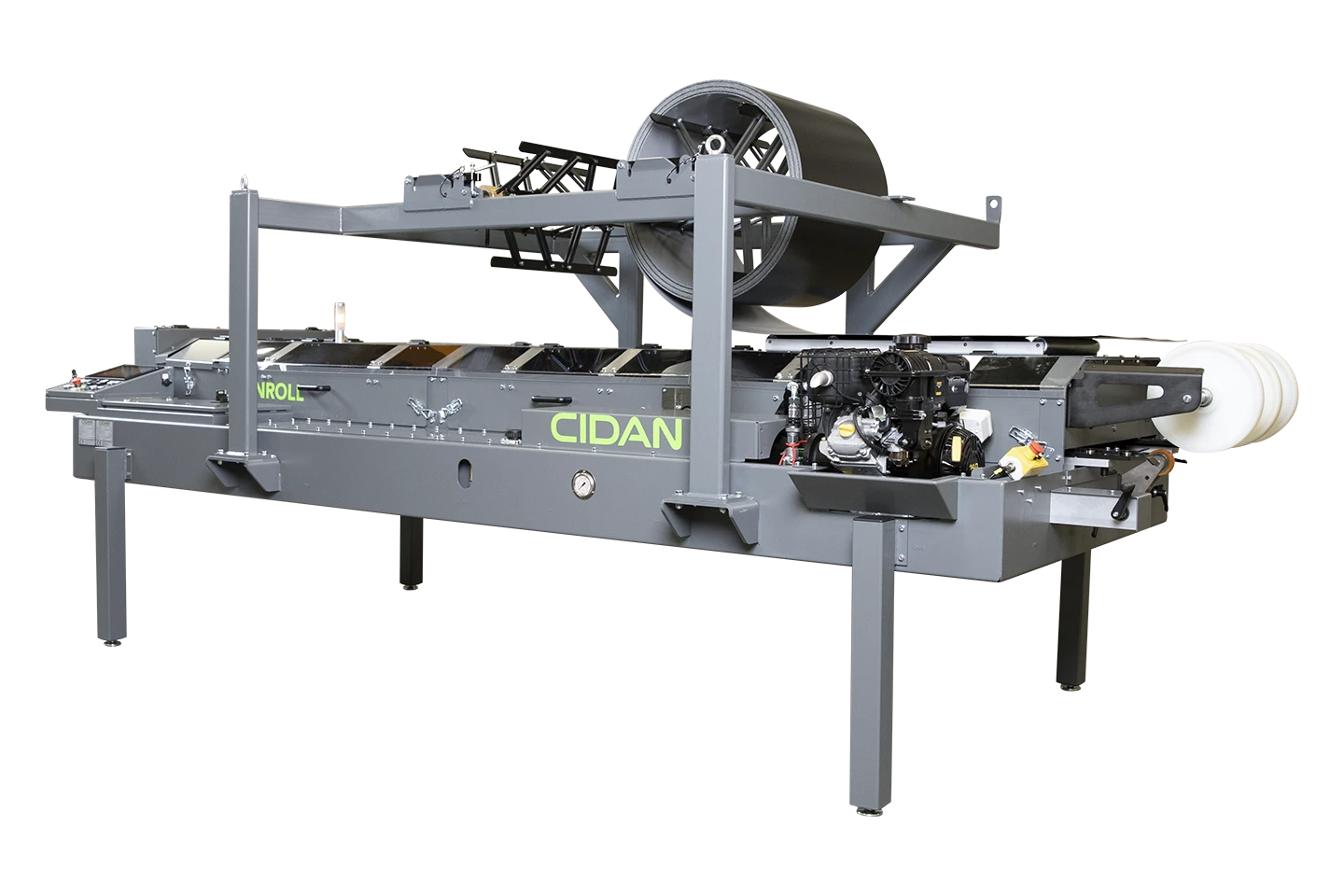

Rollformer CIDAN ONROLL
Desarrollado en estrecha colaboración con profesionales de techado, ONROLL está diseñado para enfrentar los desafíos reales que enfrentas cada día, ya sea en un techo urbano congestionado o en una instalación remota. Precisión, velocidad y durabilidad listas para el trabajo son parte integral del paquete.
¡Vamos a rodar juntos!
Principales ventajas
Accionamiento centrado verdadero – Facilita la carga y la alimentación del rollo.
Herramental con ajuste de espesor rápido mediante dial.
Todo el herramental de cambio rápido con pasadores de centrado para posicionamiento.
Capacidad
Velocidad
90FPM
(28MPM)
Acero dulce
30ga-22ga
Peso
4,299lbs
(1950kg)
Sistema de accionamiento

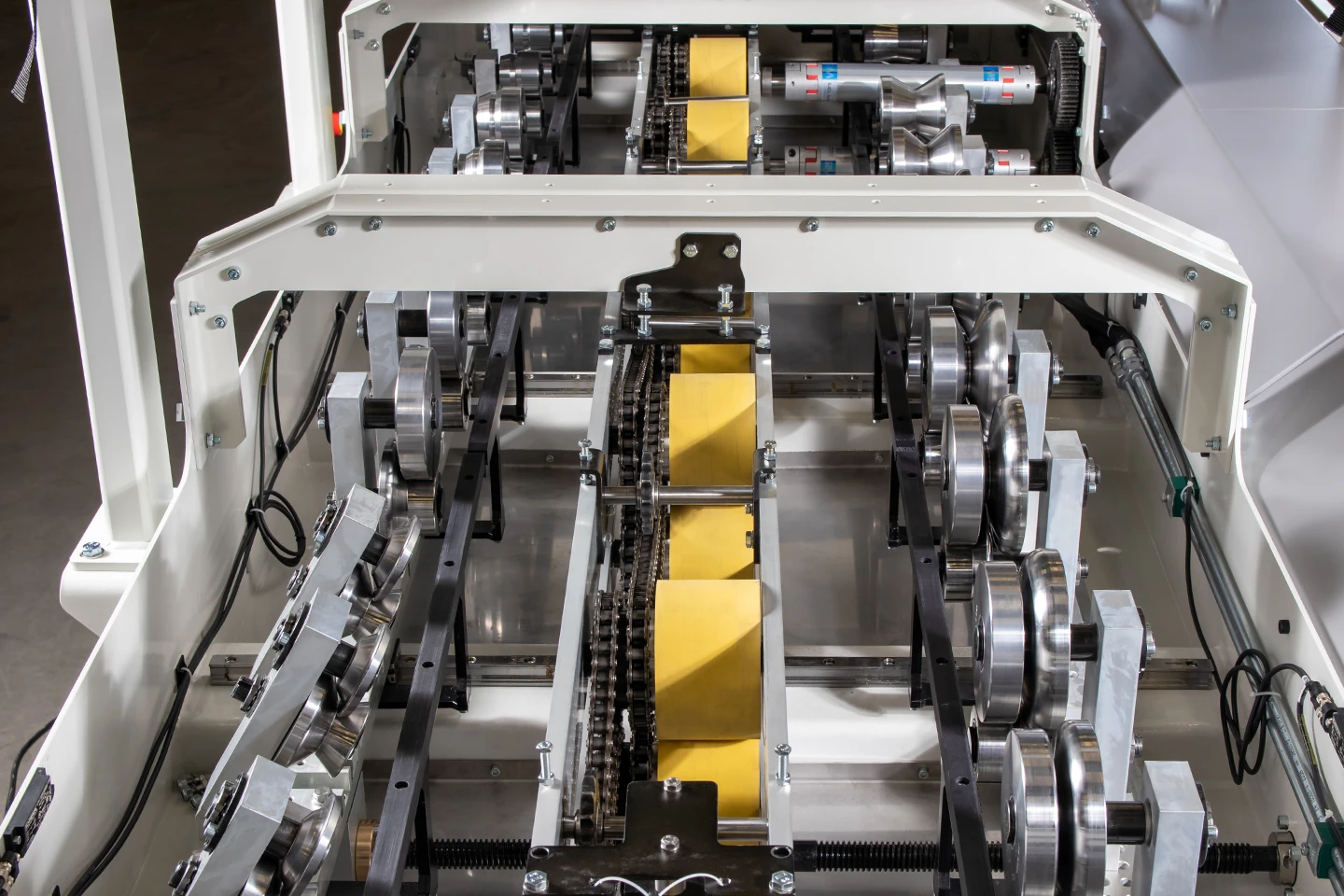

ONROLL utiliza un sistema de accionamiento por rodillos de apriete con transmisión directa central y ejes grandes.
El accionamiento central ayuda a tirar del material de manera uniforme sin torsión.
Accionamiento directo
Los grandes ejes de accionamiento directo permiten que la máquina alcance una velocidad de perfilado de 90 pies por minuto (FPM).
Transmisión con engranajes para una mayor durabilidad.
Ajuste del ancho del panel
ONROLL cuenta con un ajuste de ancho verdaderamente simétrico en ambos lados de los rodillos de accionamiento, lo que hace que la alimentación sea fácil y rápida. Los rieles lineales de precisión con un tornillo de avance de paso alto garantizan un posicionamiento paralelo del herramental según el ancho del panel, sin carga lateral descentrada. El herramental gira libremente; los rodillos centrales de neopreno impulsan el material a través de ONROLL para minimizar la torsión en el panel.
Ancho del panel
La alimentación del panel se ajusta mediante una manivela con un sistema de bloqueo rápido para mantener la posición. El ajuste de ancho se realiza a través de una correa con refuerzo de acero con una garantía de 5 años. Incluye rieles lineales de precisión y un tornillo de avance de paso alto.
Ajuste de alimentación
Se ajusta mediante una manivela con sistema de bloqueo rápido para mantener la posición. El ajuste de ancho se realiza a través de una correa con refuerzo de acero con una garantía de 5 años.
Potencia
La máquina puede venir con motor a gasolina Briggs & Stratton Vanguard de 14 HP, con alimentación eléctrica de 230 V monofásica, 230 V trifásica o 400/460 V trifásica. Las unidades de potencia pueden cambiarse rápidamente en menos de 5 minutos.
Accionamiento hidráulico
Accionamiento hidráulico robusto con la cubierta de seguridad retirada.

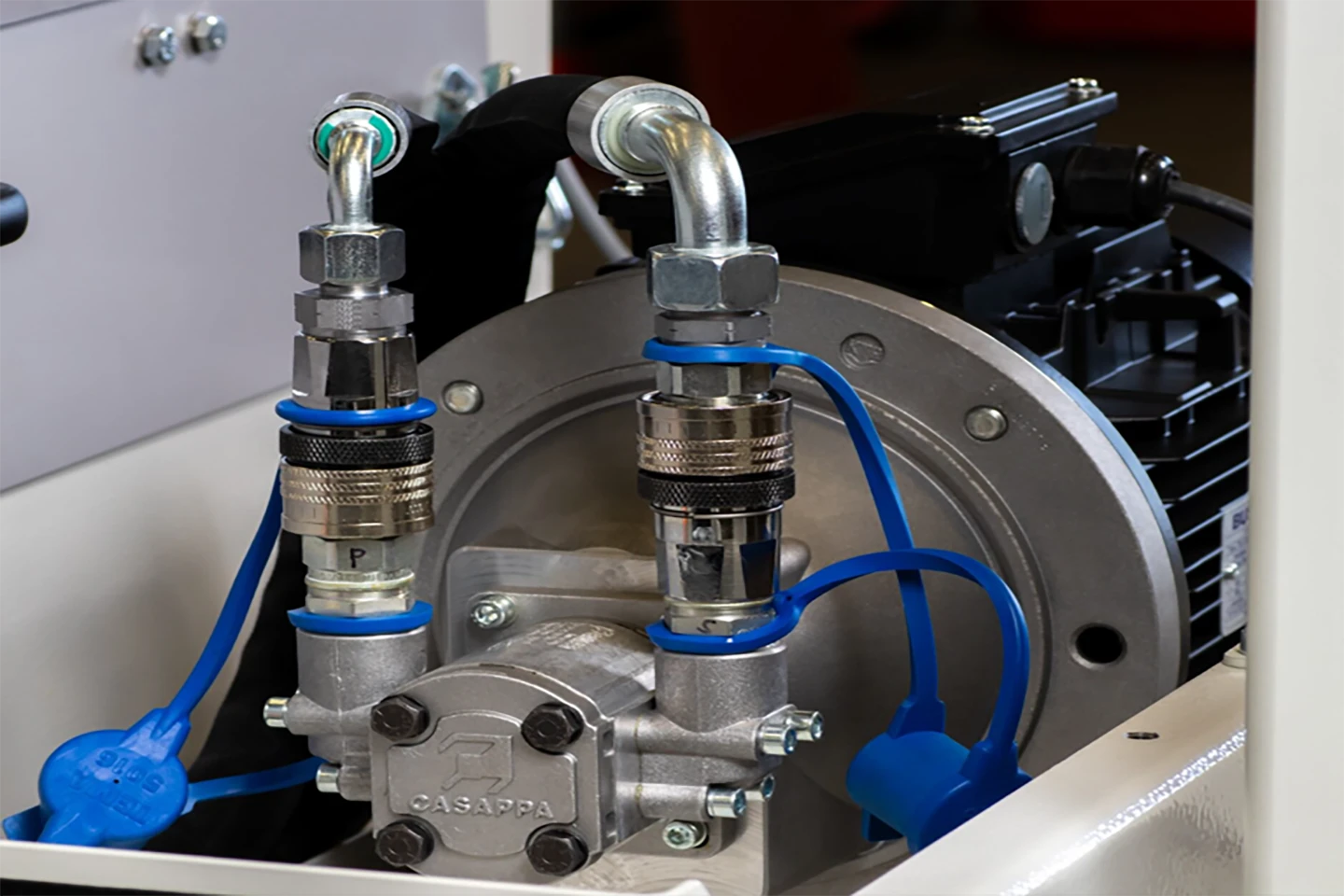

Conectores rápidos para la unidad de accionamiento hidráulico hacia la unidad de potencia.
Herramental
El herramental está fabricado en acero inoxidable para una larga durabilidad y cuenta con una garantía de 5 años.
Herramental de cambio rápido
Carga fácil del herramental con un sistema de cambio rápido y colocación con pasadores en el riel de herramientas, sin complicaciones. Un juego de herramental viene incluido de serie.

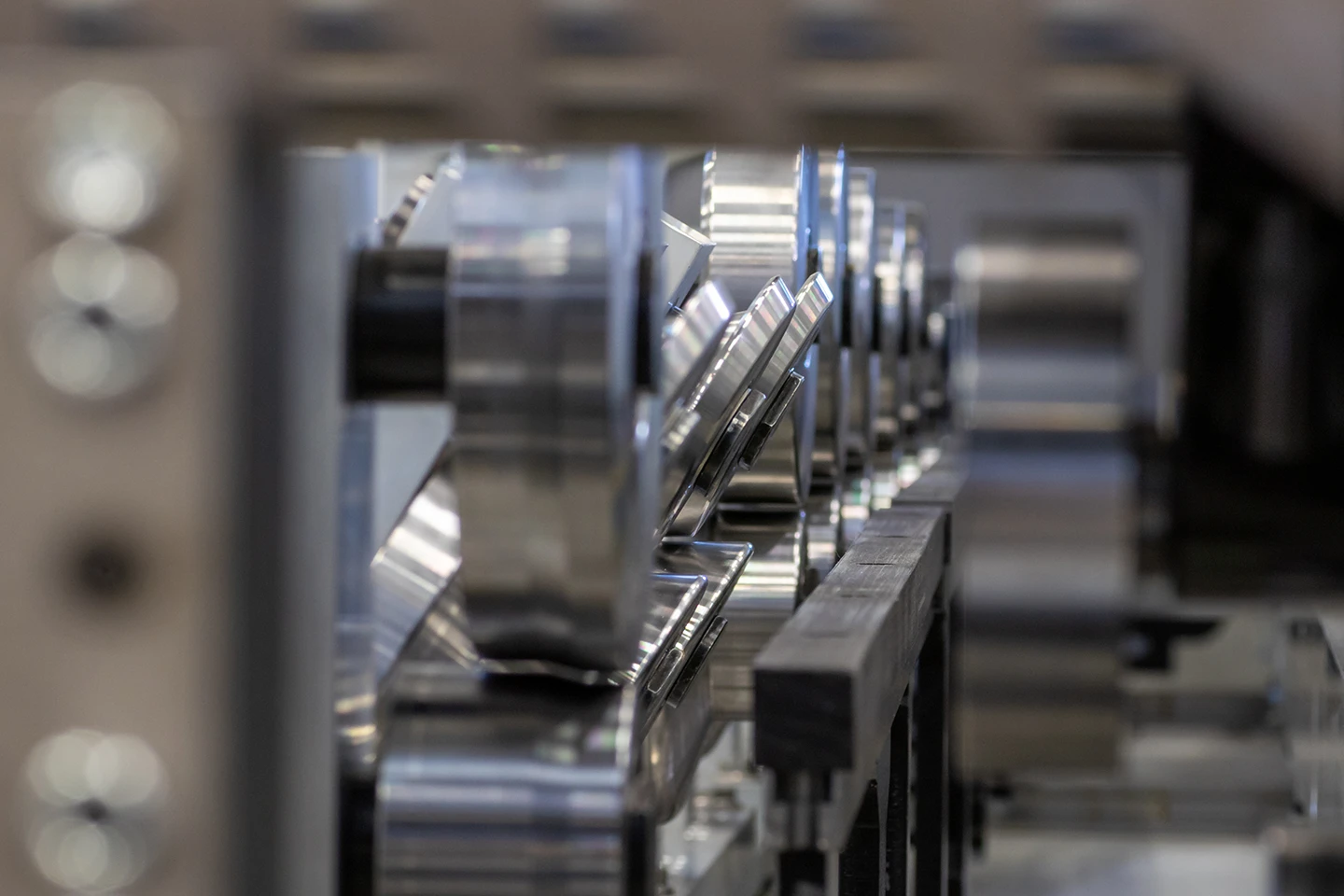

Rieles guía para soportar los paneles mientras pasan a través del herramental.
Visibilidad sencilla del herramental a través de ventanas abatibles con cerradura. No es necesario retirar las cubiertas para ver la alimentación del panel.
Ajuste único, rápido y sencillo de los rodillos mediante dial para el espesor del material. Cada paso equivale a 0,015”. No se necesitan galgas calibradoras ni se corre el riesgo de desalineación por parte del operador.
Carga fácil del herramental con colocación mediante pasadores de centrado en el soporte de herramientas, para un cambio rápido y sin complicaciones.

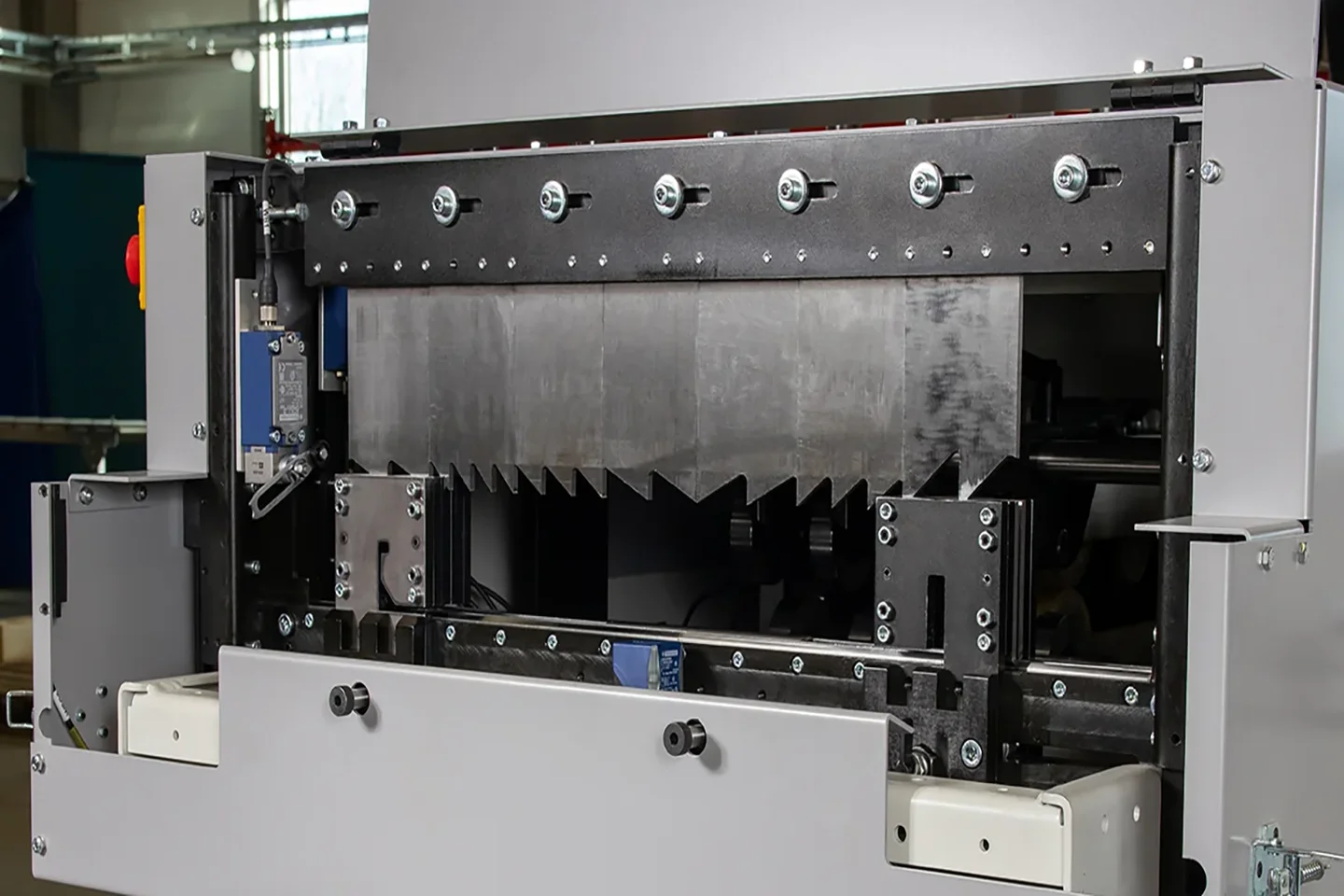

Cizalla de salida
La cizalla posterior está fabricada en acero para herramientas para una máxima durabilidad.
Sensor de interruptor de límite
Después del corte con la cizalla, el perfilador no se moverá hasta que se retire el panel cortado. ¡Esto evita daños en los paneles!

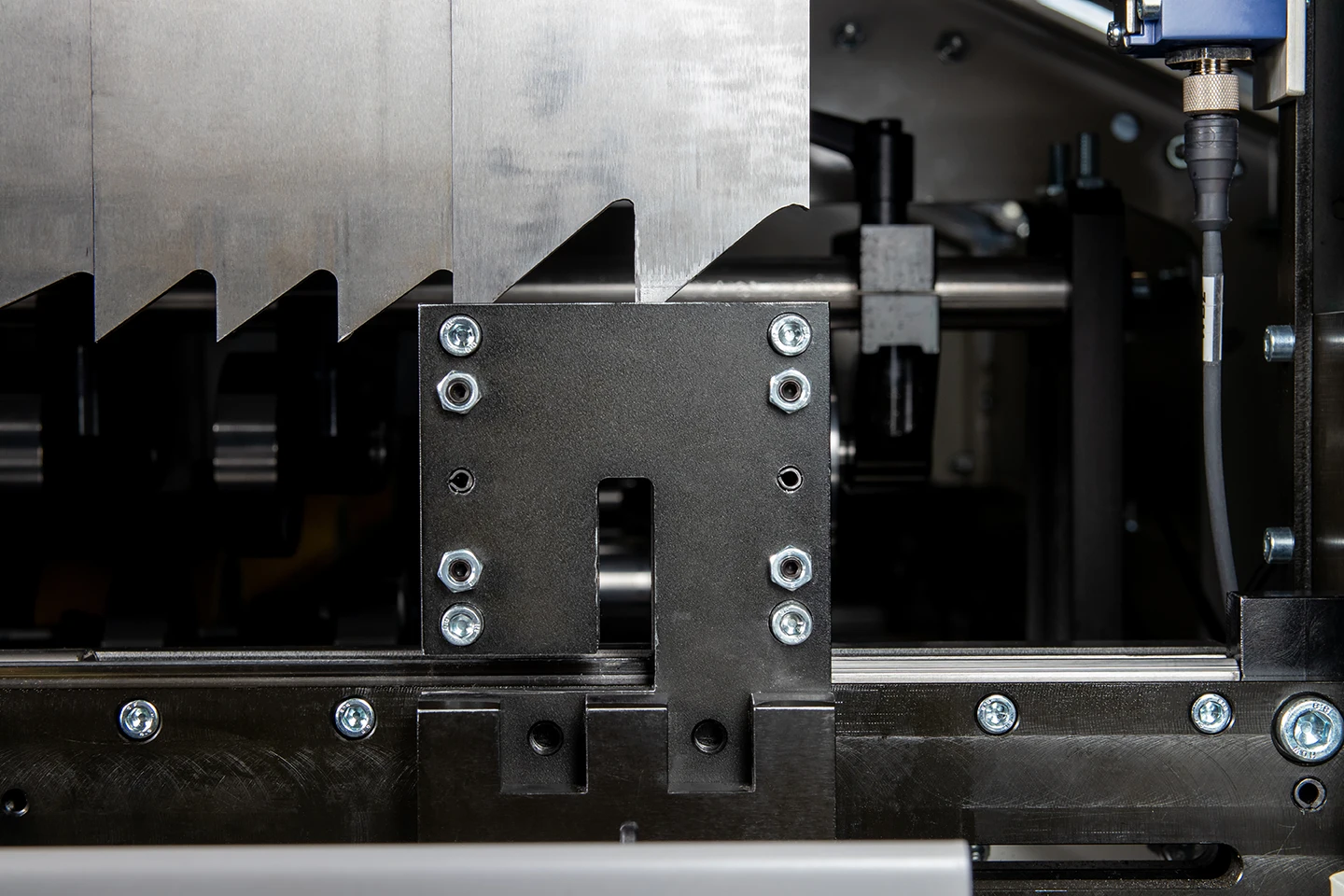

Totalmente ajustable en el ancho para las guías de perfil izquierda y derecha.
Seguridad
ONROLL está diseñado pensando en la seguridad del operador, garantizando un rendimiento seguro y confiable en cada lugar de trabajo.
Parada de emergencia
Paradas de emergencia ubicadas en el panel de control, en la parte trasera izquierda y en la parte delantera derecha junto al motor.
Cubiertas de seguridad en el herramental y en la cizalla de salida.
Desenrollador
El ONROLL incluye de serie 2 desenrolladores, cada uno con una capacidad de 3,000 lb. El sistema de bloqueo de tensión ajustable permite desenrollar la bobina sin exceso de liberación cuando la máquina tira del desenrollador.
Sistema de control
Pantalla grande de 10,1” en el control Roll-Link. Cumple con la norma internacional IP66, capaz de resistir lluvia impulsada por el viento. El PLC en el gabinete de control cumple con la norma internacional IP69K, lo que le permite operar completamente bajo el agua.
OPCIÓN
Mandril adicional
Capacidad de 3,000 lb.
OPCIÓN
Kit ONROLL para instalación en planta
Cuatro patas de soporte y contenedor de recortes.
OPCIÓN
Soporte de salida de 10′ (3,1 m)
OPCIÓN
Remolque conforme a la norma NATM
Capacidad de 12,000 lb, remolque de doble eje, 4 gatos de apoyo, 4 argollas de elevación, bandeja para recortes, freno eléctrico, luces y kit de freno de emergencia.
OPCIÓN
Bloqueo de tensión ajustable
para añadir desenrolladores adicionales al perfilador
ONROLL incluye de serie un juego de herramental.

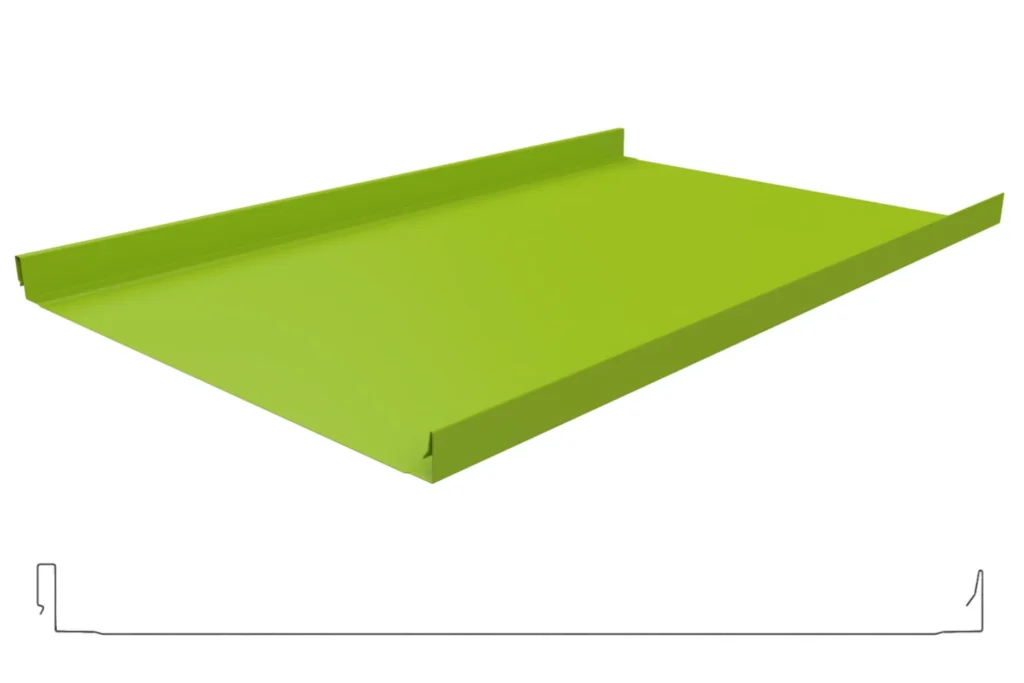

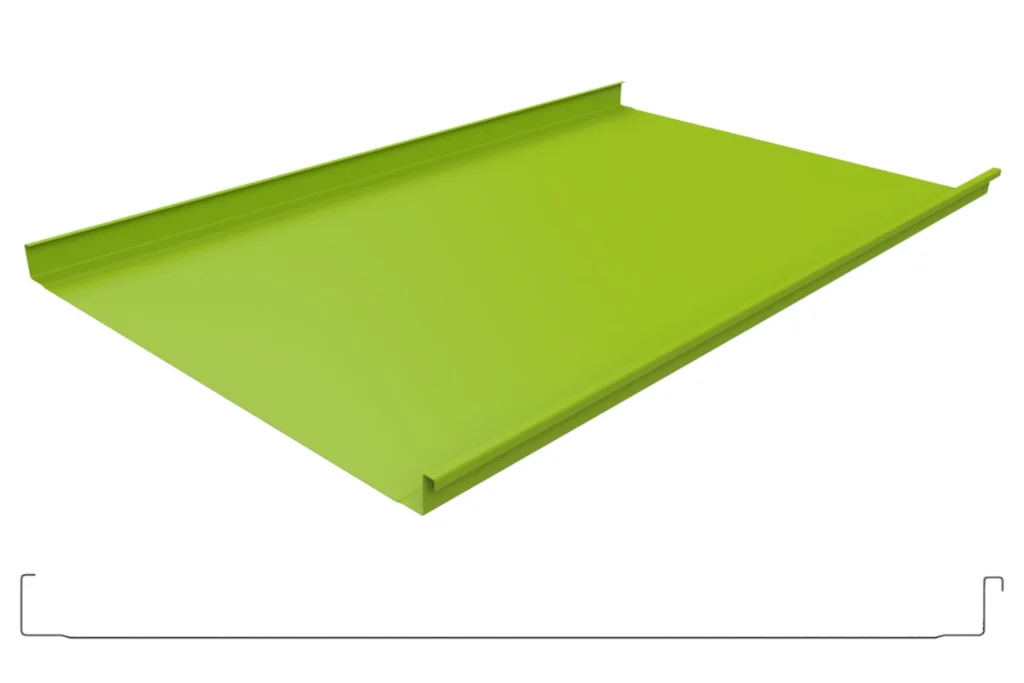

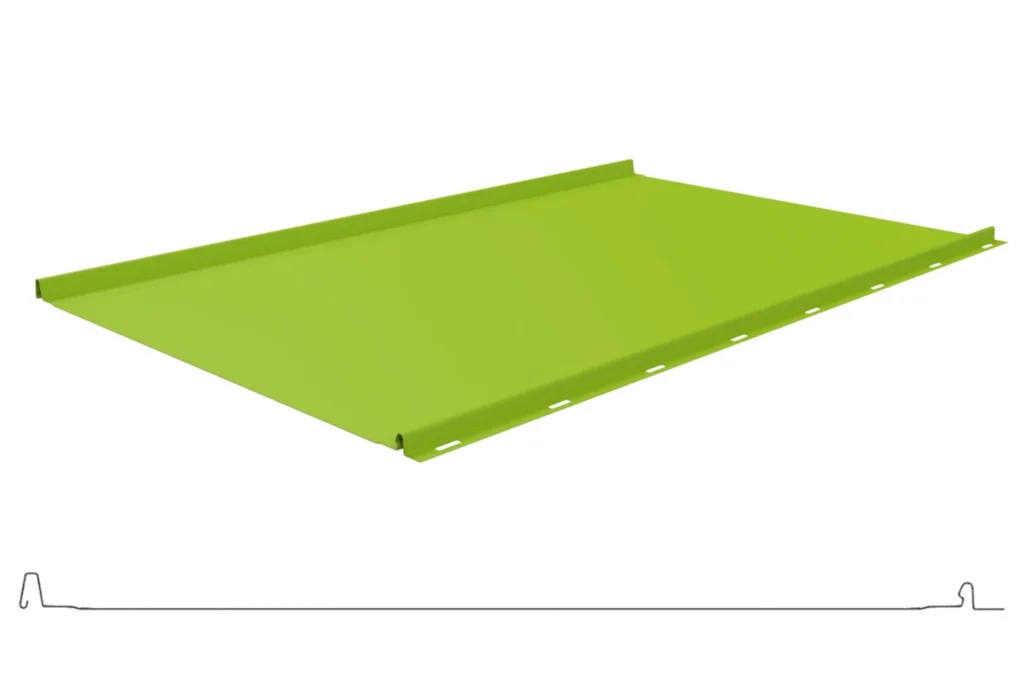

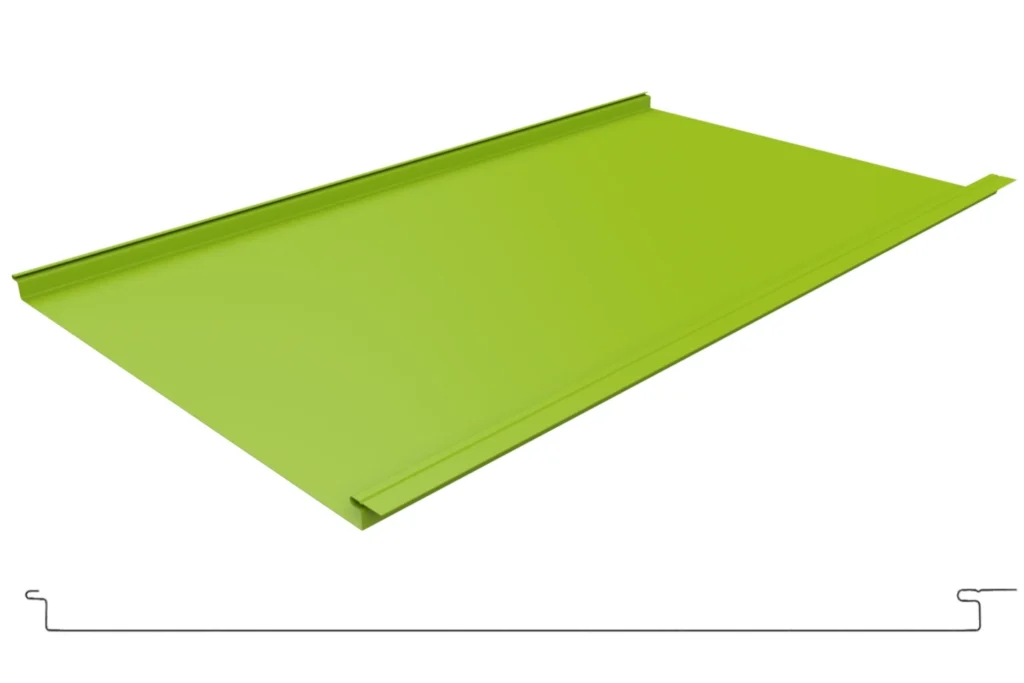

Haz clic en el perfil a continuación para descargar el plano.
Especificaciones técnicas
| Modelo | ONROLL |
|---|---|
| Acero dulce pintado* | 30ga-22ga (.36mm-.76mm) |
| Cobre semiduro (1/2 duro) | 16oz-20oz (.55mm – .69mm) |
| Aluminio | .027″ – .040″ (.69mm – 1mm) |
| Acero inoxidable con recubrimiento de terne | 26ga |
| Anchos de alimentación de bobina | 15″ – 30″ |
| Peso (basado en tira de tornillo de 1″) | 4,299lb (1,950kg) |
| Velocidad de funcionamiento | 90 FPM |
